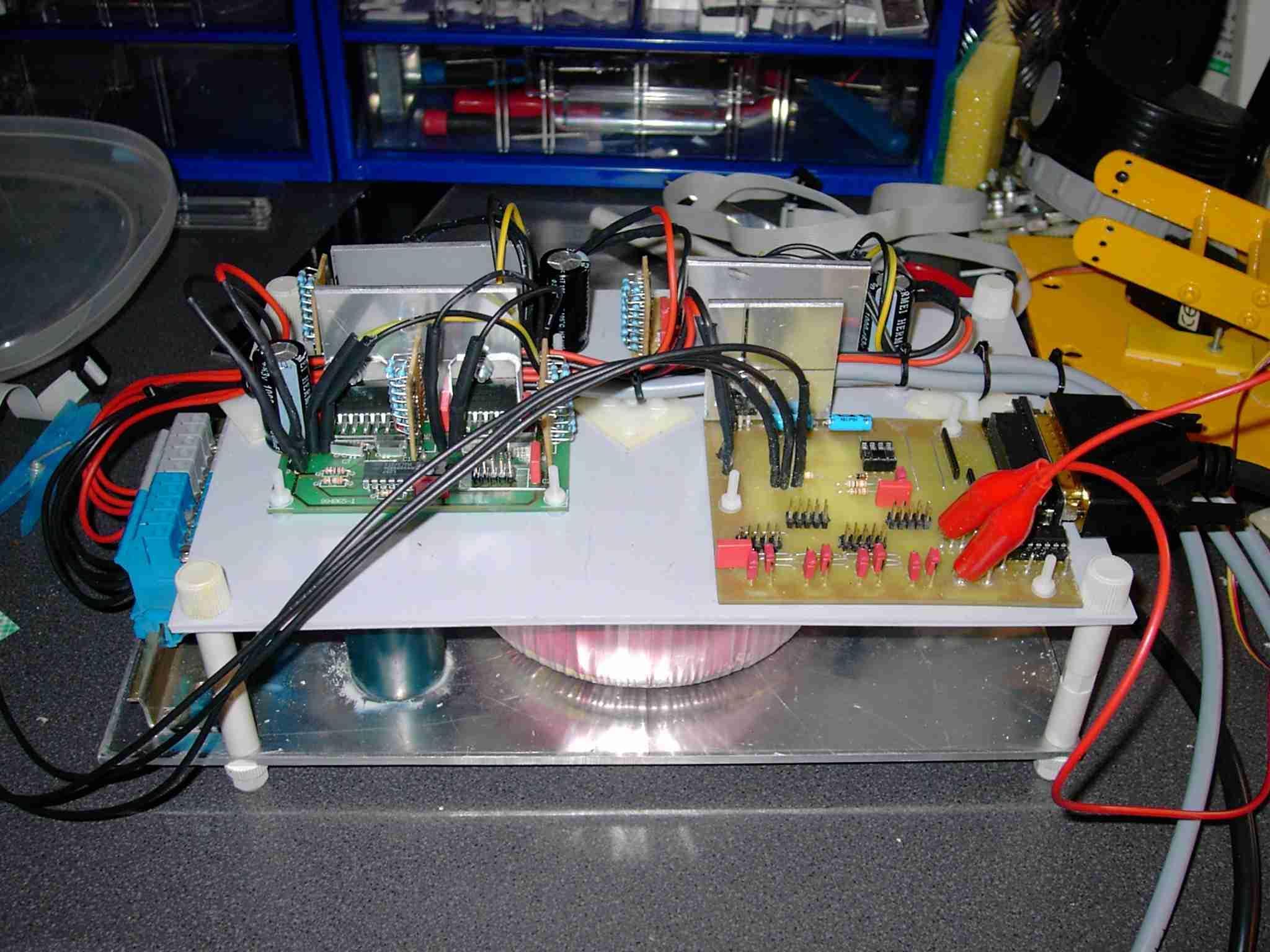

Het idee van een moederbord heb ik eigenlijk van de pagina van Steve Blackmore. Ik heb het zelfde moederbord als wat je op zijn pagina terug vind. Ik heb alleen zelf de print gemaakt, dus de componenten zitten op een andere plek. Op dit moederbord kan ik vier stappenmotorprintjes aansluiten d.m.v. een bandkabel (die zitten er op de foto nog niet op).
Verder op het moederbord: vier extra ingangen (de rode testkabel) welke gebruikt kunnen worden voor home en limit kontakten.
drie uitgangen, zodat (als de software het ondersteunt) via de software bijvoorbeeld de frees, of stofzuiger enz gestart en gestopt kunnen worden.
Onder het moederbord en de stappenmotorprintjes is op de foto nog net de voeding zichtbaar. Het is een vrij zware voeding van 37 volt / 12 ampere.
---
