Omdat de cnc machine nogal veel stof geeft, en een gewone stofzuiger zo vol zit ben ik internet eens af gaan zoeken. En op internet vond ik een aantal intersante pagina's:
En wat me al gauw opviel dat die "trechters" vrij veel leek op een fles. dus eens rond gaan kijken, en een Barleduc fles leek er het meesten op.... dus paar flessen gehaald (en leeg gedronken, tja want ik blijf nederlander en weggooien is zonde) bij de patatzaak een paar emmers met deksels wezen halen....
ik had nog een oude stofzuiger, voor de motor. Hier onder het bouwverslag....:
De emmer was bepalend voor de grote, want die emmers zij zo'n beetje 30 cm in doorsnede... dus in autocad een paar tekeningen gemaakt, en de onderstaande 2 plaatjes uit MDF gefrees... (weer veel stof... maarja)

ook had ik in autocad bepaald dat ik mooi 7 flessen kwijt kon..
Afbeelding

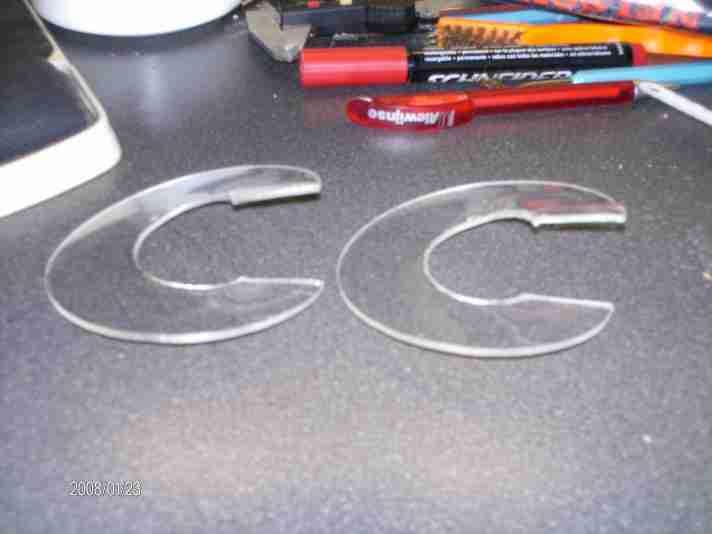

Uit een plaat plexiglas van 2mm dik 14 van deze ringen gefreest.... eerst een paar verziekt, omdat ik ze uit de hand (met een verfstripper) in model wilde maken... maar dat ging niet zo lekker....
Afbeelding

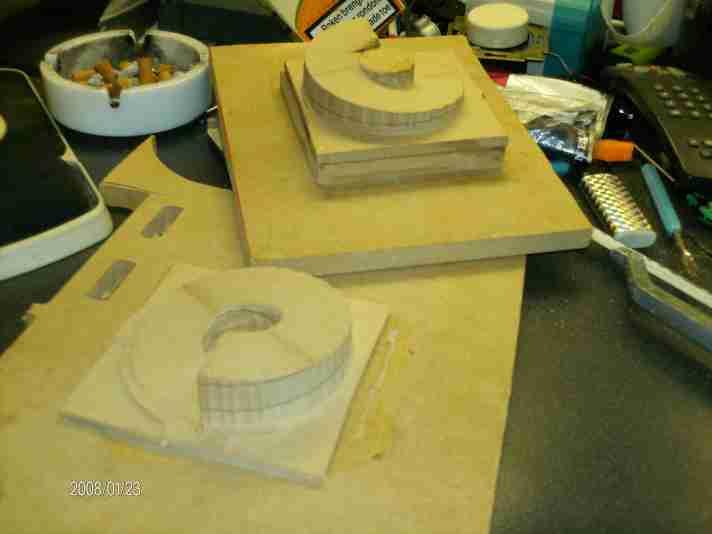

dus toen (met hulp op het forum van cnczone.nl) een mal gemaakt..:
Afbeelding

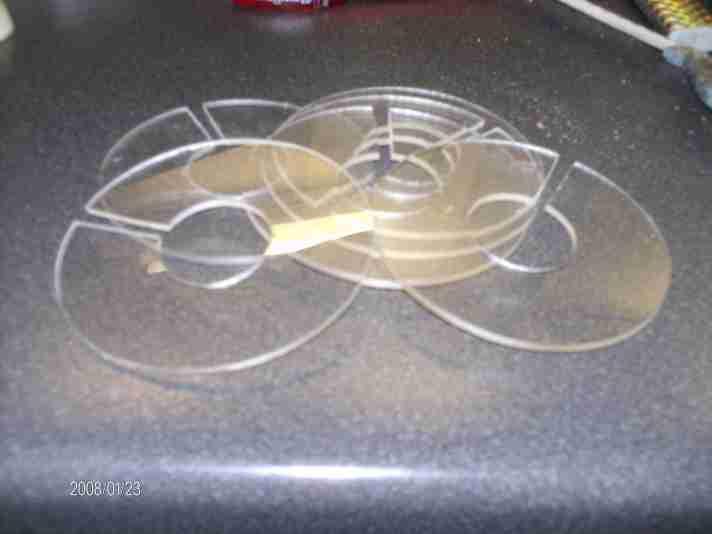

Daarna ging het een stuk beter, en werden ze ook allemaal het zelfde..
Afbeelding

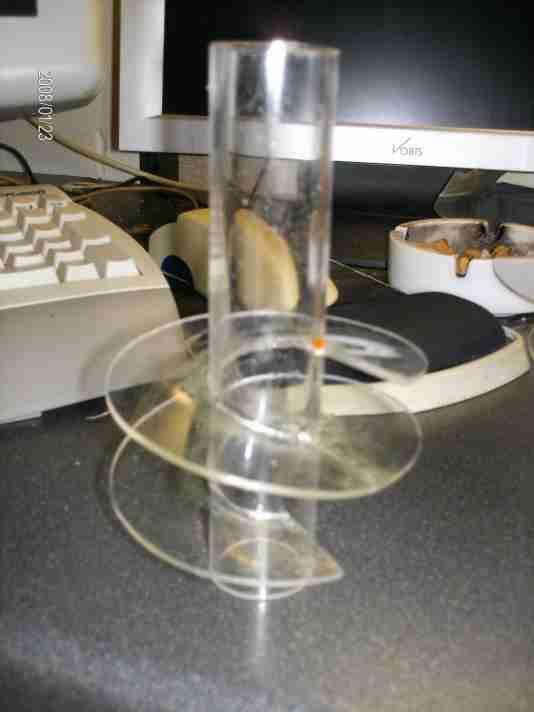

Het enigste wat ik gekocht heb is 1 meter doorzichtige buis.
(want ja zo'n stofzuiger moet doorzichtig zijn),en daar de ringen opgelijmd
Afbeelding

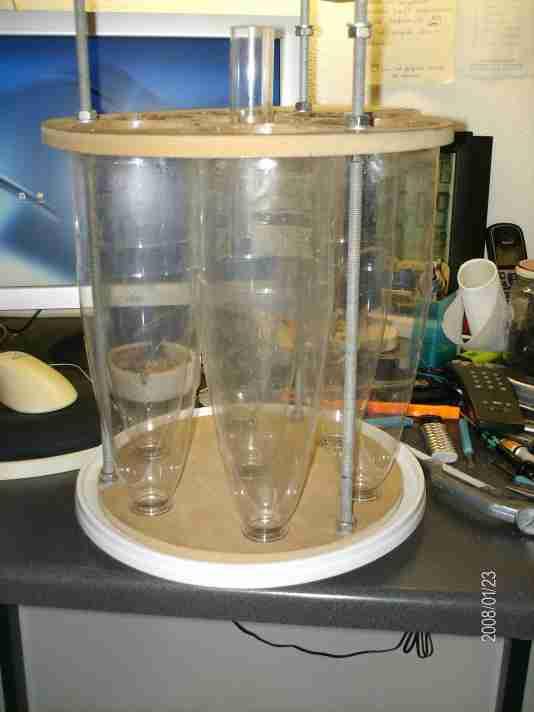

Al de pijpjes in de flessen gelijmt... en nog een ring gefrees van MDF, met 7 kleiner gaten, waarin de plexiglasbuis van 30mm past.
Afbeelding

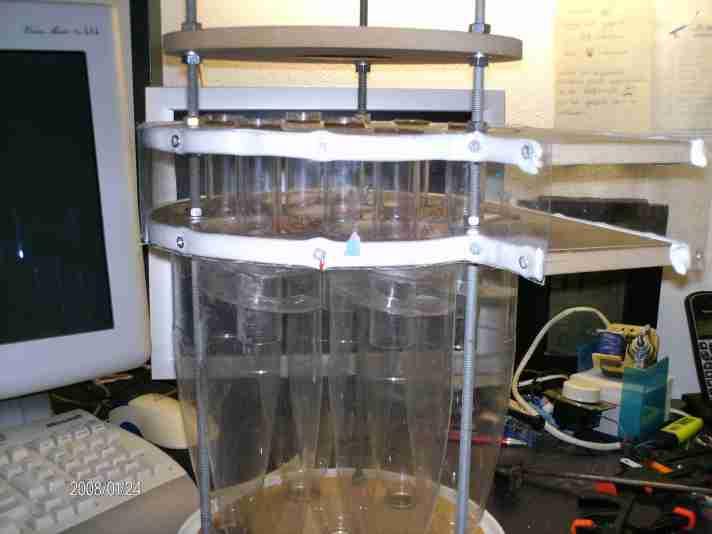

De zijkant dicht gemaakt... ik heb dat dicht gemaakt met heel dun plasic... Me dochter had met sinterklaas een hele grote pop gehad, en die zat in een soort plastic pijp. En die heeft Pa gelijk ff ingepikt.... maar het is te dun... dat dacht ik al... maar ik vond het zonde om een stuk plexiglas te gebruiken. Want als het niet werkt kan alles de vuilnisbak in...
daarna de volgende ring erop, en ook weer dicht gemaakt met het te dunne plastic.
Afbeelding

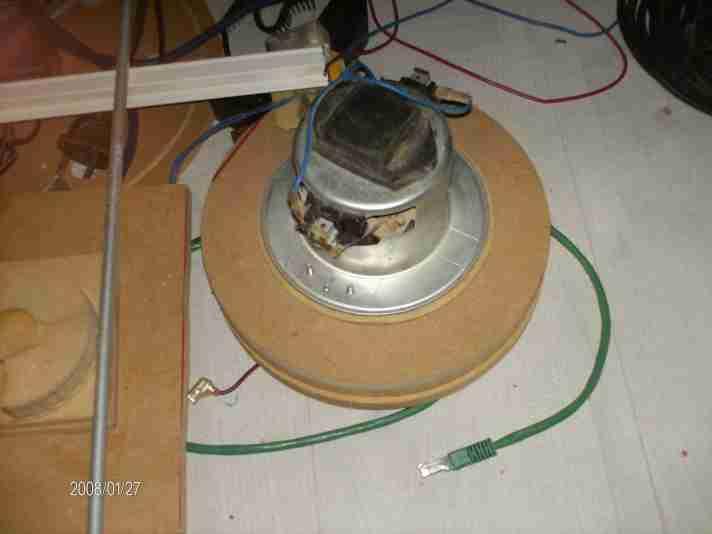

toen nog een plaat voor de stofzuigmotor...:
Afbeelding

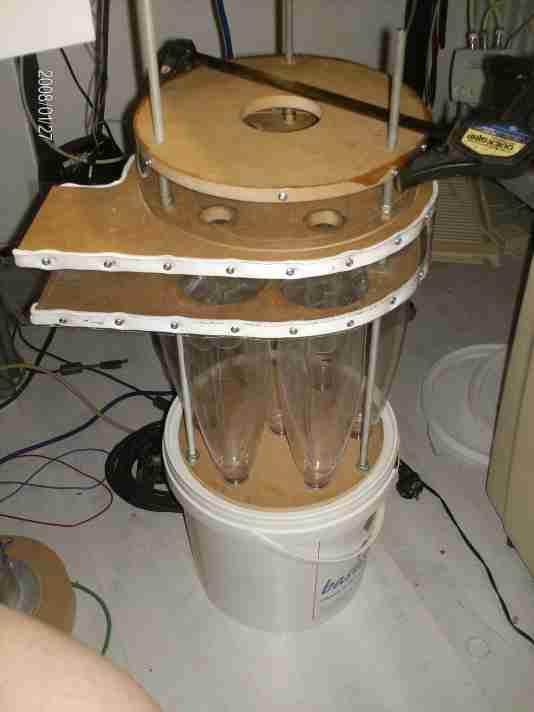

en toen was eigenlijk alles klaar om te testen.... best wel spannend.... Ik had al, in een andere emmer , een laag stof bewaard....
maar in het hele stofzuiger zitten geen filters... en er zal best wel onzichtbaar stof door de motor naar buiten komen, maar het meeste kom toch in de emmer terecht.... nu ben ik van plan dat te dunne plastic toch te vervangen voor een dikker stuk, en die met behulp van de verfstripper rondom het geheel te buigen... dan kan ook dat lelijke viese te dikke tochtband er tussen uit...maar verder ben ik tevreden.... ik ben de hele middag aan het stofzuigen geweest.....
---
