CNC2 Verbouwing Z-as de bouw

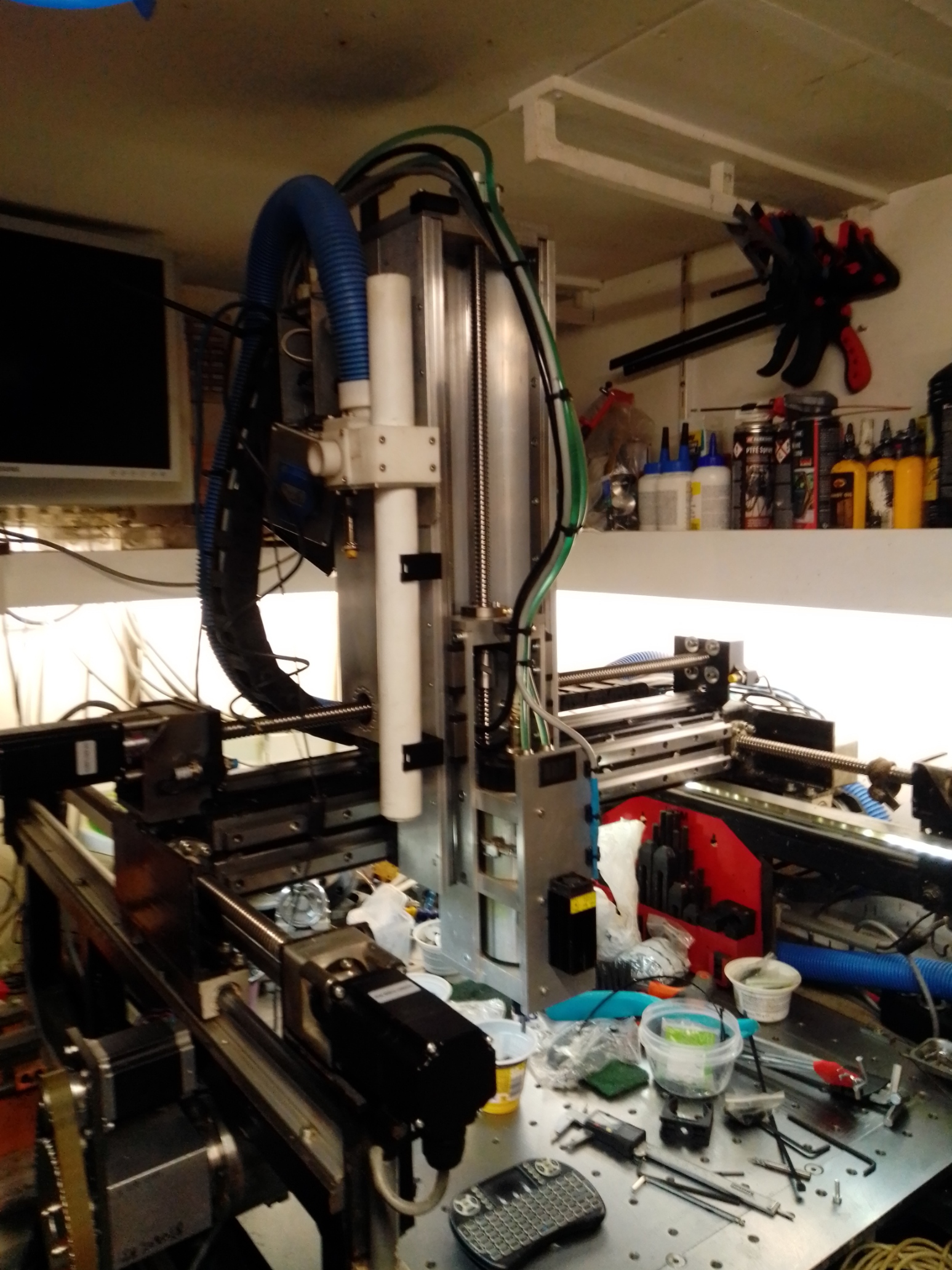

Het ontwerp van de oude Z-as beviel me wel, dus ik ga weer proberen hetzelfde idee te gebruiken.

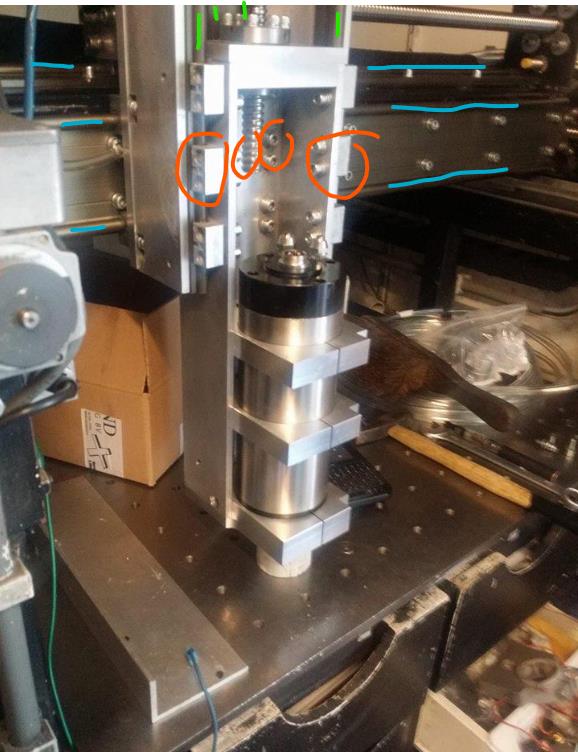

Alleen bij de oude Drylin-rails (blauw en groen) gebruikte ik 3 glijblokken. Achteraf dacht ik dat dat stom was, omdat de middelste (oranje) waarschijnlijk niets doet? Dus vandaar nu met de nieuwe rails maar 2 blokken.

Eigenlijk is de binnenste U-profiel (het bewegende deel van de z-as) hetzelfde als bij de oude Z-as. Het is alleen een nieuw stuk aluminium, omdat ik niet wil dat er heel veel gaten in zouden komen te zitten die niet meer gebruikt werden. Maar omdat het hetzelfde profiel is als de oude Z-as, zou de motorklem gewoon weer moeten passen.

Het buitenste U-profiel is helemaal nieuw. En omdat de totale lineaire geleiding (dus plus de karretjes) precies 20 mm hoog is, kwam het allemaal heel mooi uit.

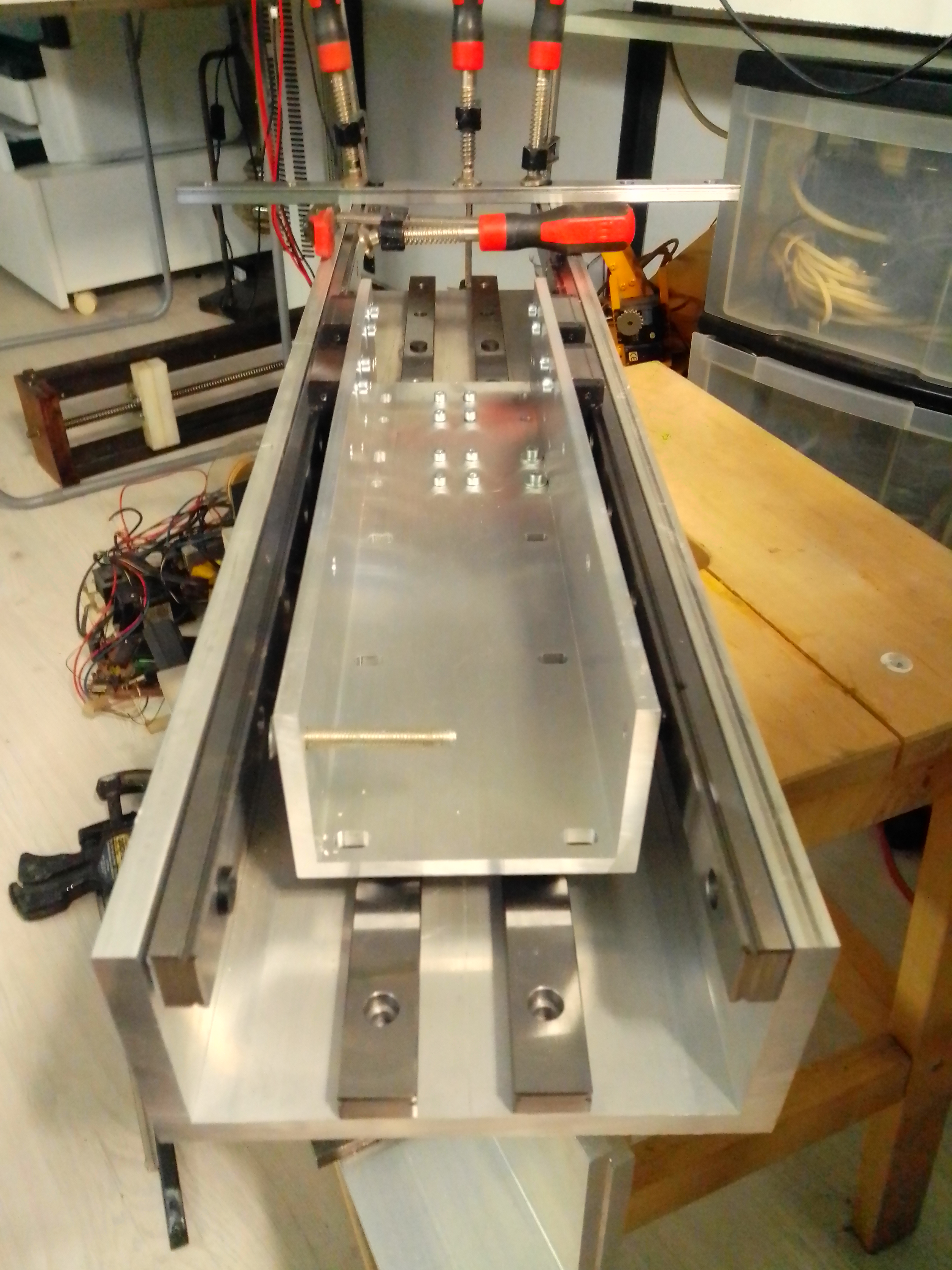

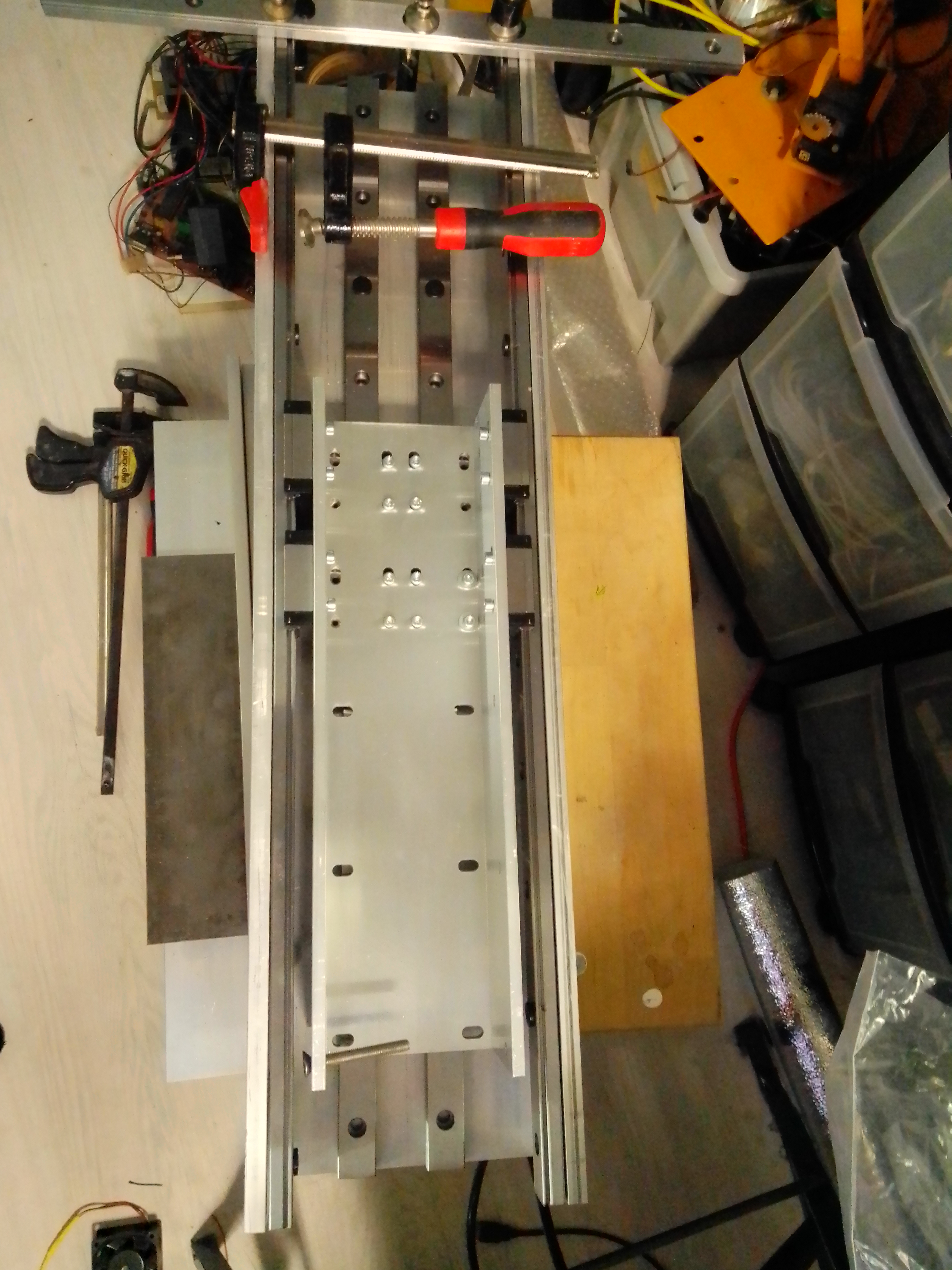

Hieronder een tekening van hoe ik het wil gaan maken. Een U-profiel 80x160x80x10 mm, met daarin een U-profiel 64x100x64x8 mm

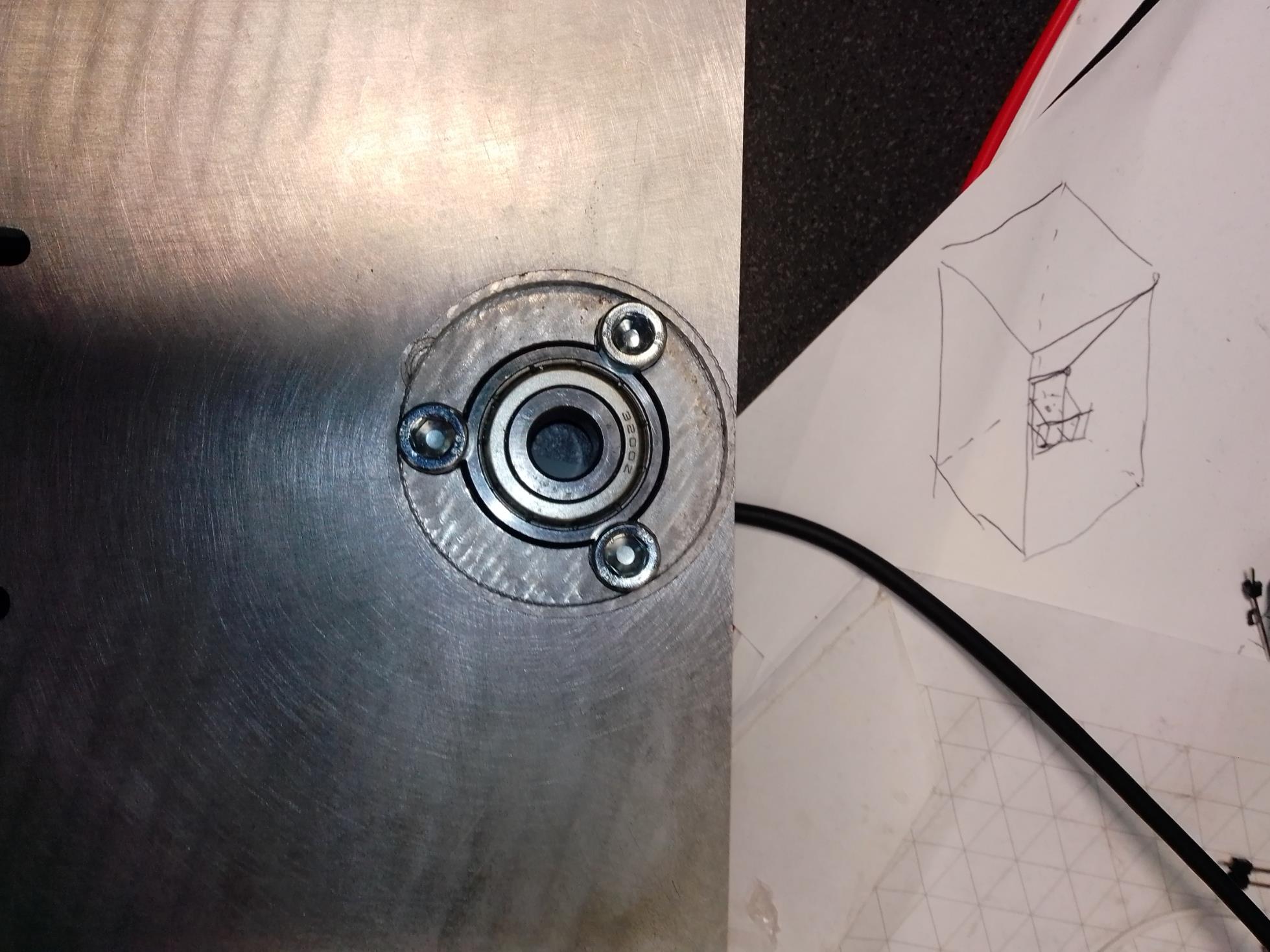

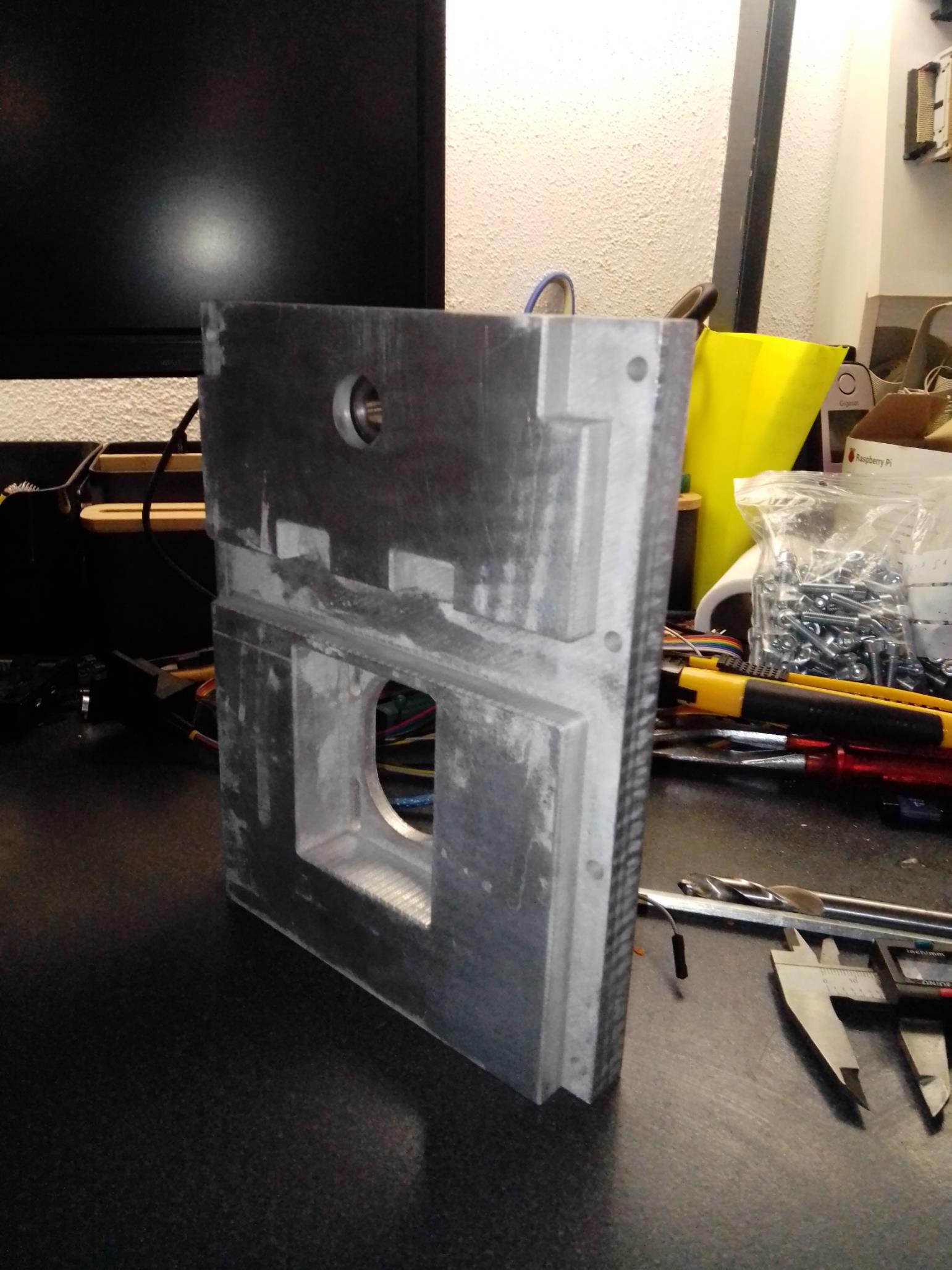

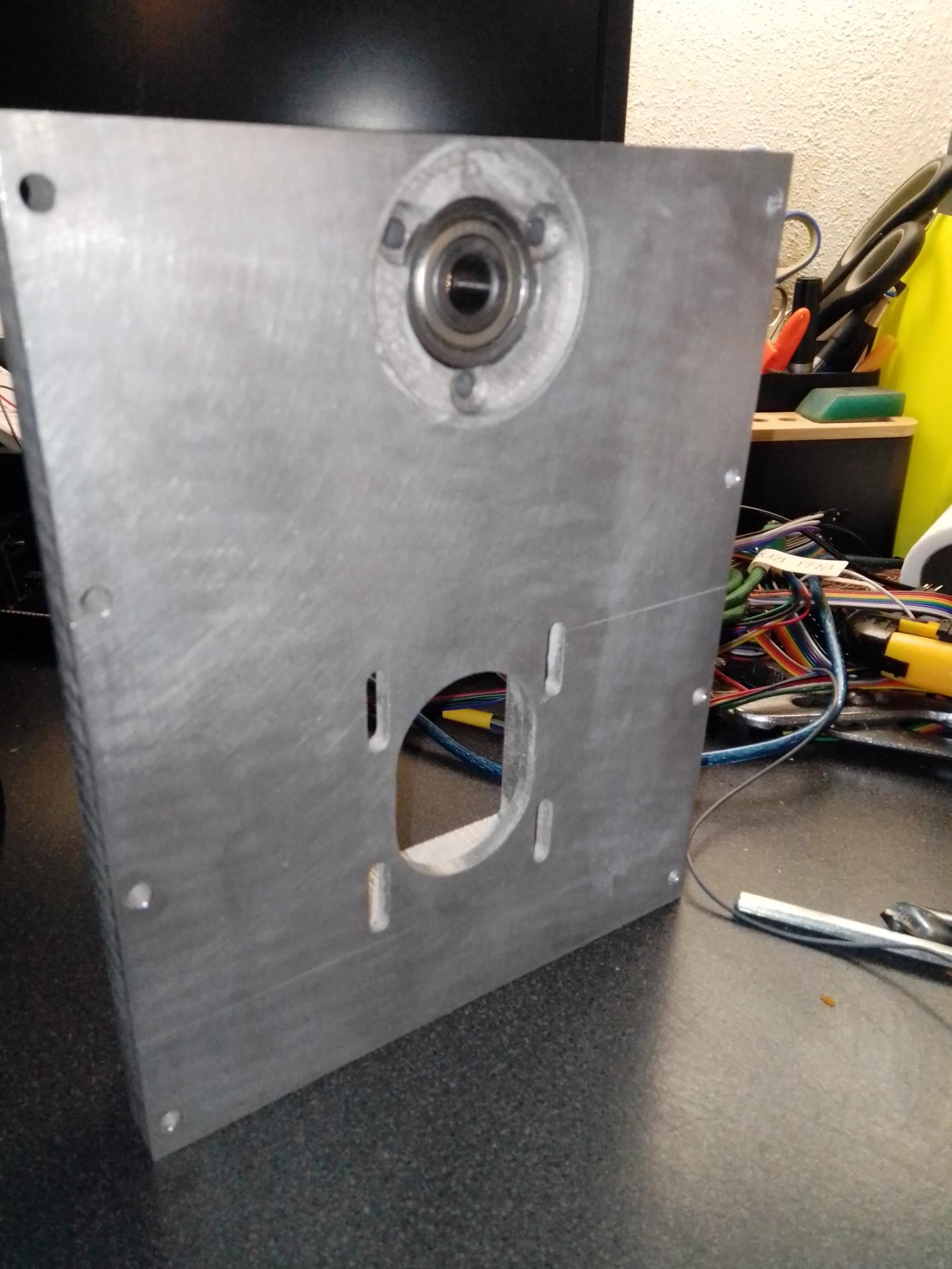

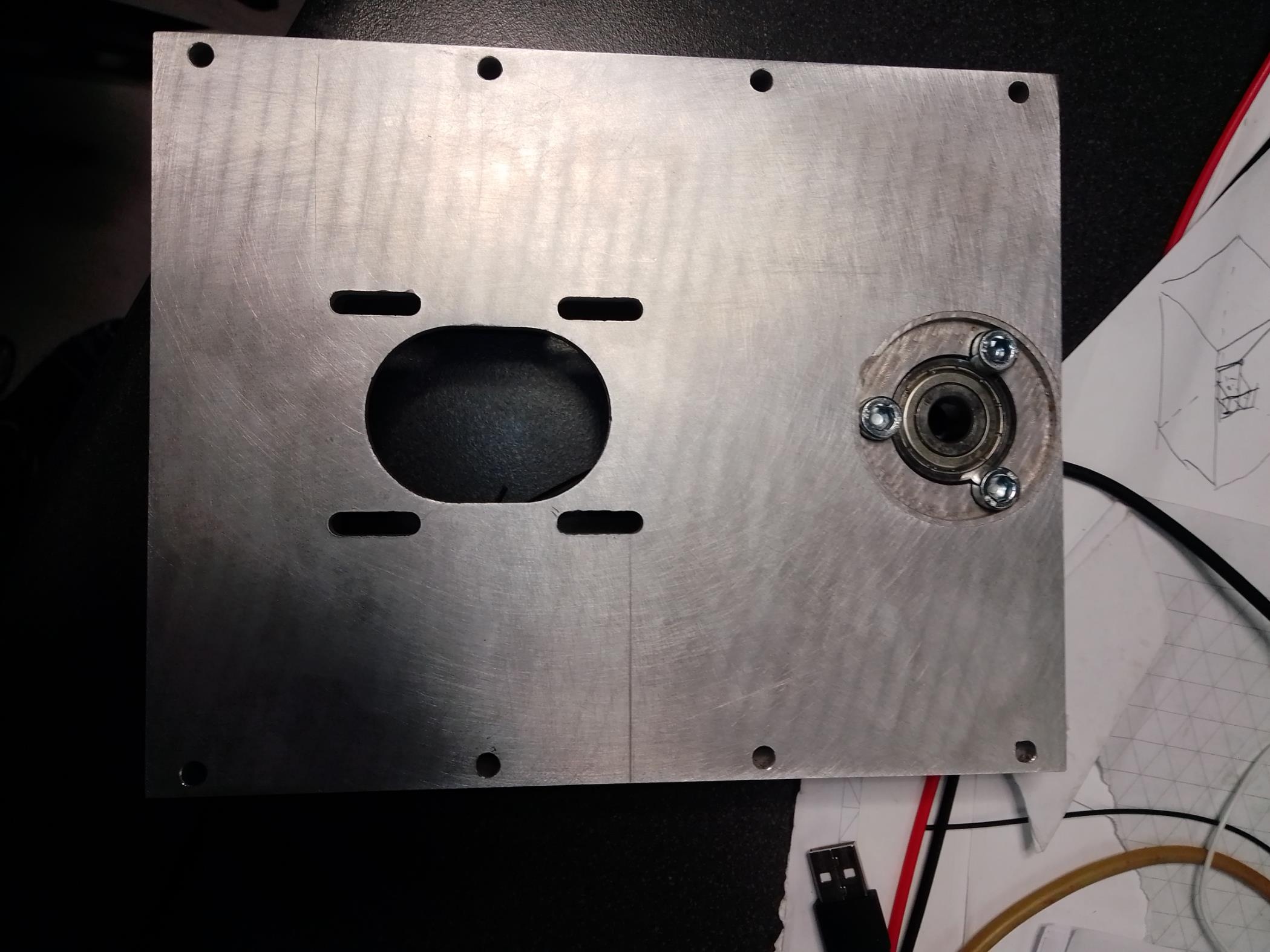

Bovenkant, met het lager en het gat voor de stappenmotor. Ik moet nu met 2 pullys en een snaar gaan werken, omdat me schuur niet hoog genoeg is :-) .

Ik krijg heel vaak de vraag waarom ik maar 1 lager gebruik bij de Z-as. Ja, ik begreep dat bijvoorbeeld bij de X en Y as heb je ook aan 1 kant een vast lager, en de andere kant is een los lager (in verband met het uitzetten).

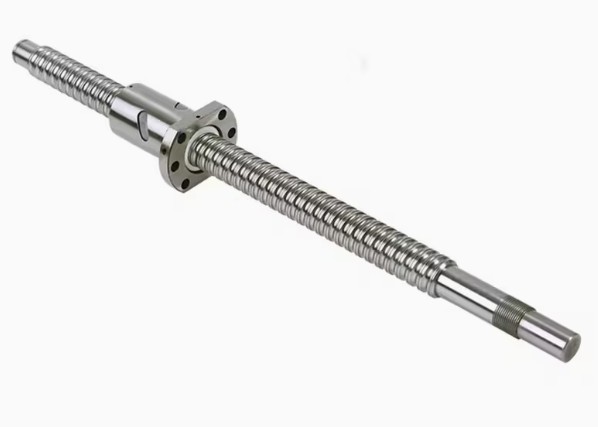

Normaal zit de kogelomloopspindel alleen echt vast, aan de kant waar het schroefdraad zit. De andere kant zit wel in een kogellager, maar dat is meer om te zorgen dat de spindel niet gaat slingeren.

Maar omdat de Z-as omlaag hangt, en dus niet zo snel gaat slingeren, heb ik maar 1 kogellager, omdat het dan mechanisch een stuk makkelijker te maken is. De spindel loopt achter de freesmotor langs door de hele Z-as. En ik heb het nu al 20+ jaar zo, en eigenlijk nooit problemen mee gehad?

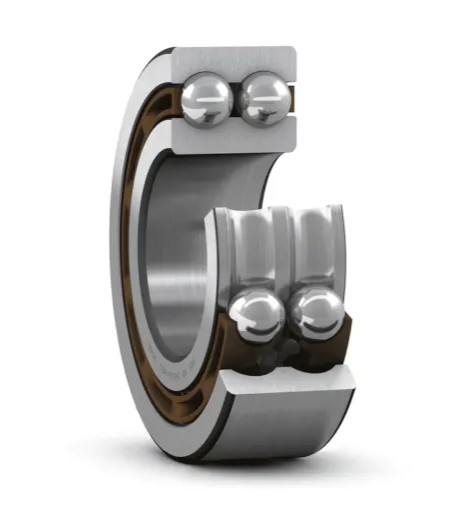

Wel heb ik een dubbelrijig groefkogellager gebruikt.
