Omdat je via eBay steeds meer 5-assige sets aangeboden ziet worden, wilde ik dat ook eens gaan bekijken. Maar omdat ik al een goede 4de as heb, wilde ik eigenlijk een losse 5de as.

Maar ik wilde wel dat alles snel en makkelijk was te wisselen, en snel te gebruiken. Ik heb op mijn machine al 2 aanslagblokjes. Hier kan ik een stalen rei (strip) tegen deze blokjes aan leggen, en mijn losse kop / meedraaiend center verschuiven.

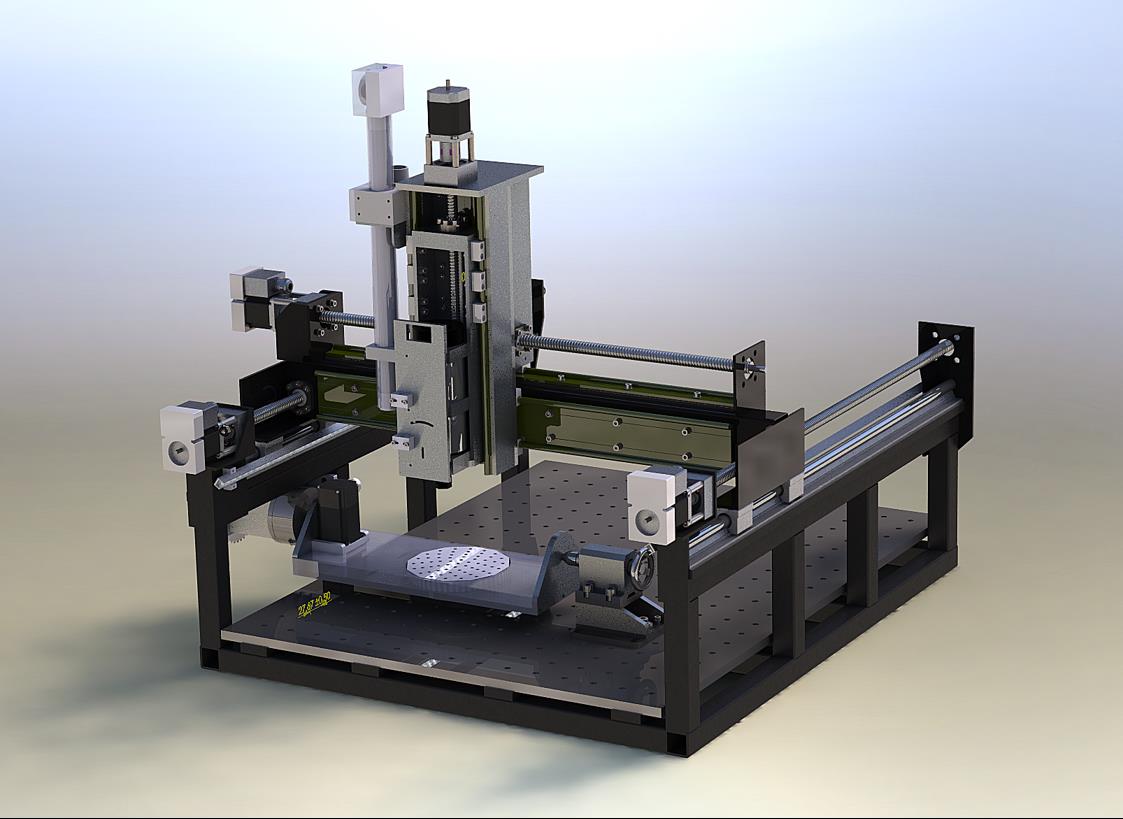

Hieronder een render van wat ongeveer het plan was.

Ook wilde ik het allemaal niet te duur maken, eerst maar eens kijken of het lukken wil iets 5-assig te frezen. Omdat ik de pulley van de 4e as ook zelf gefreest had, dacht ik dat ik misschien ook wel wat zelf zou kunnen frezen voor mijn 5e as-ideeën.

Eerst maar van MDF een paar proefstukken gefreest.

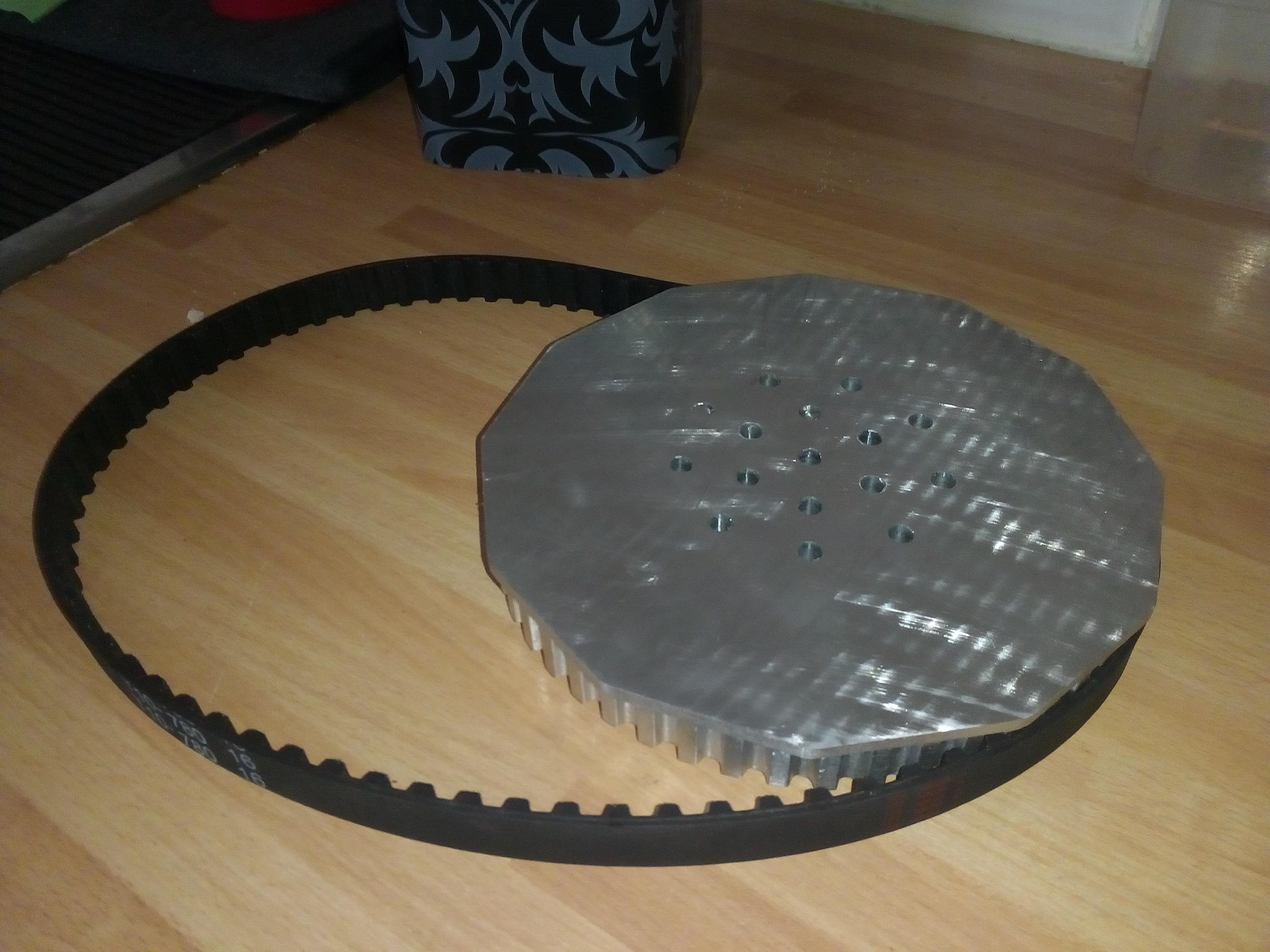

Dit zag er goed uit, dus nu uit aluminium. Ik had nog een paar stukken 25 mm dik aluminium liggen, dus maar weer frezen.

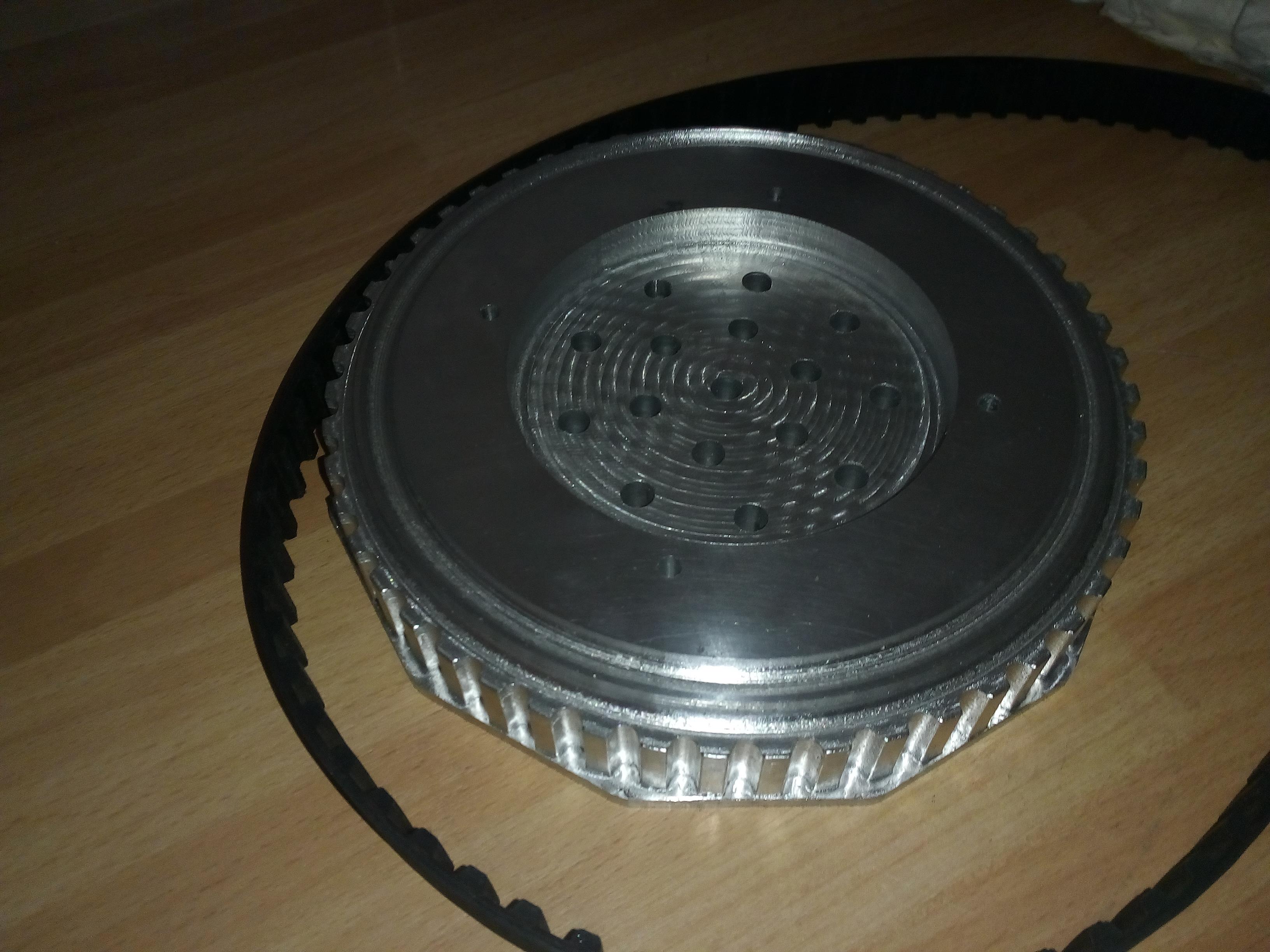

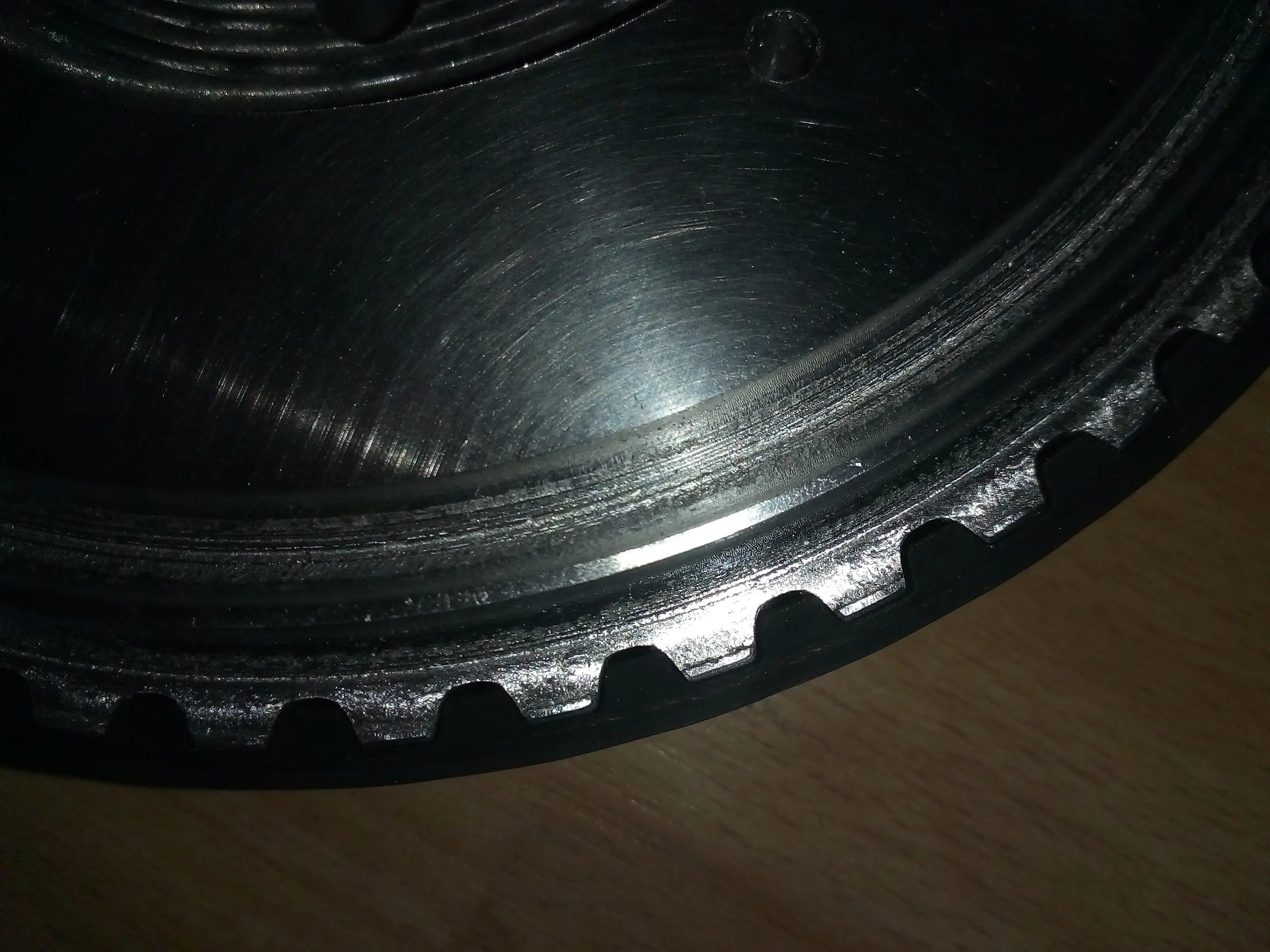

Laten we dit ook maar versie 1 noemen. Later dacht ik, ik had er beter 4 sleuven in kunnen frezen voor glijmoeren i.p.v. al die tapgaten. En niet die rare hoeken / platte kanten eraan, maar gewoon rond. Ook ben ik van plan, over de aandrijfriem heen, een omgezette plaat / deksel te maken. Ook om hem nog wat steviger te maken, en de aandrijfriem te beschermen tegen vuil. Maar eerst maar eens kijken of we wat gefreest krijgen.
