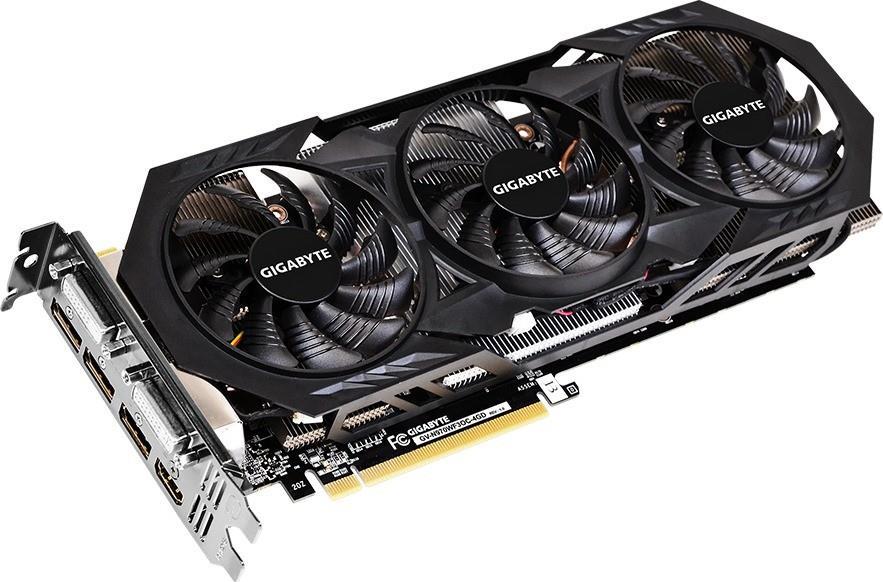

In een wat ouder computer heb ik een Gigabyte GeForce GTX 970 WindForce video kaart. Maar omdat ik nu alles water gekoeld heb, wilde ik deze ook graag ombouwen. Maar er is natuurlijk geen water koelings blok nog te krijgen voor deze oudere video kaart. Vandaar dat ik hem zelf maar ga maken.


Eerst de kaart ventilatoren van de kaart gehaald, en toen beide kanten gescand met een flatbed-scanner.

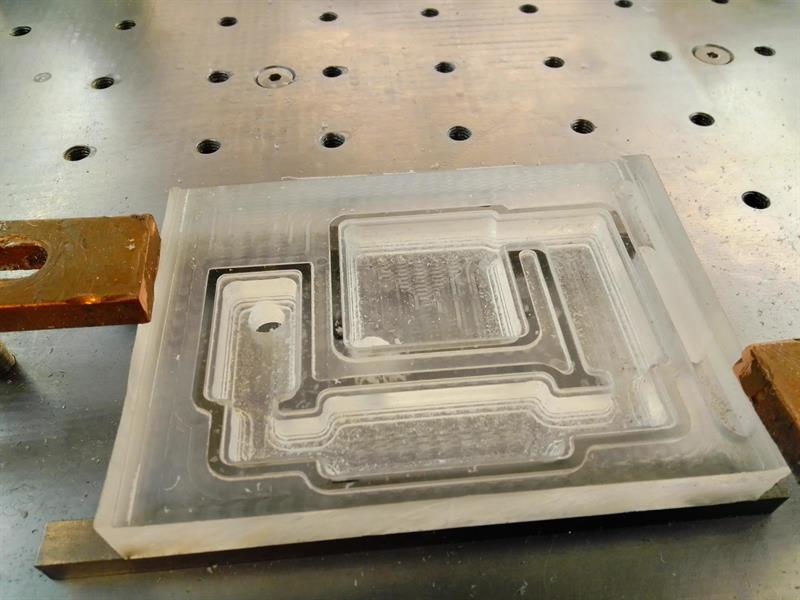

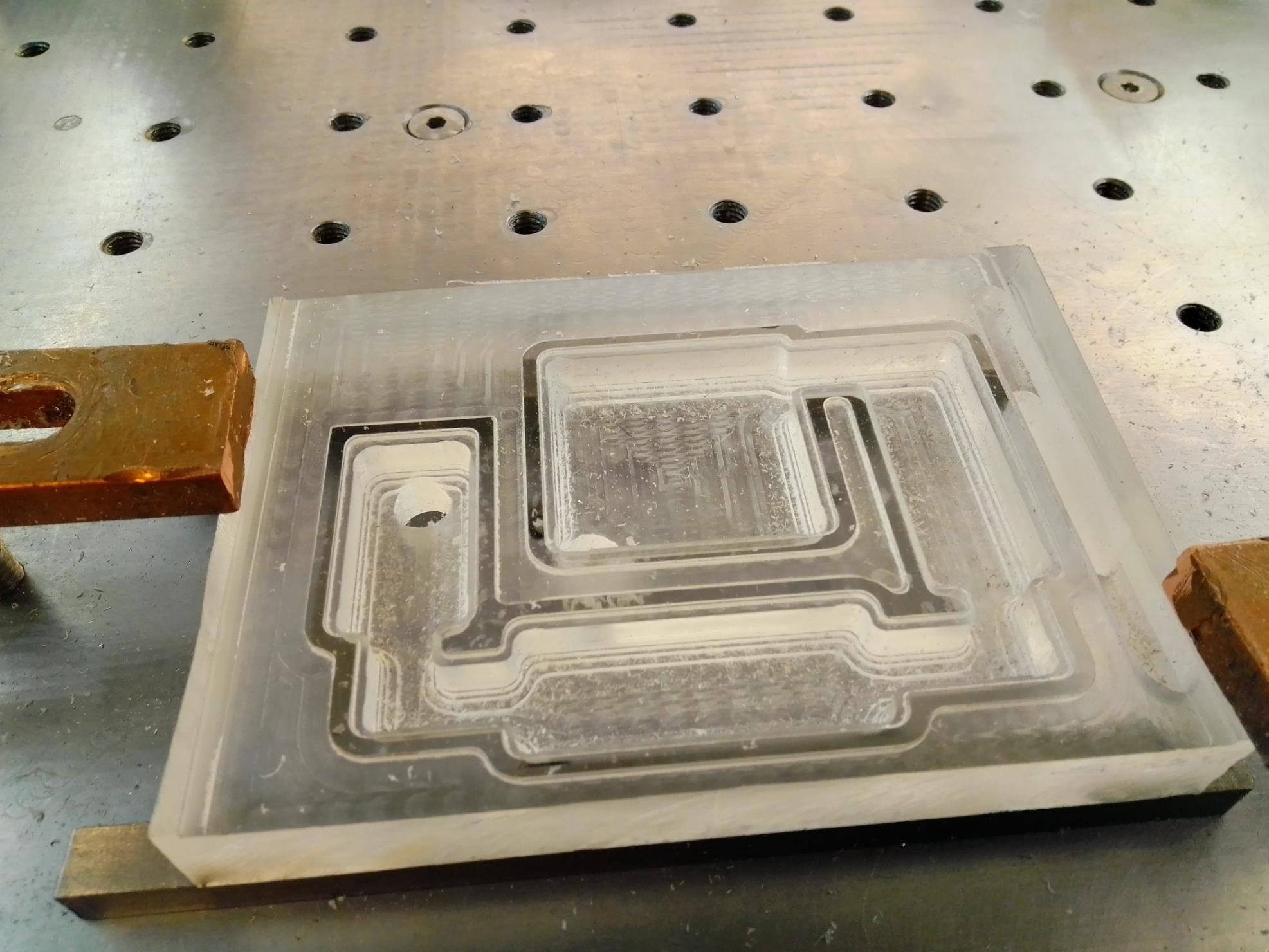

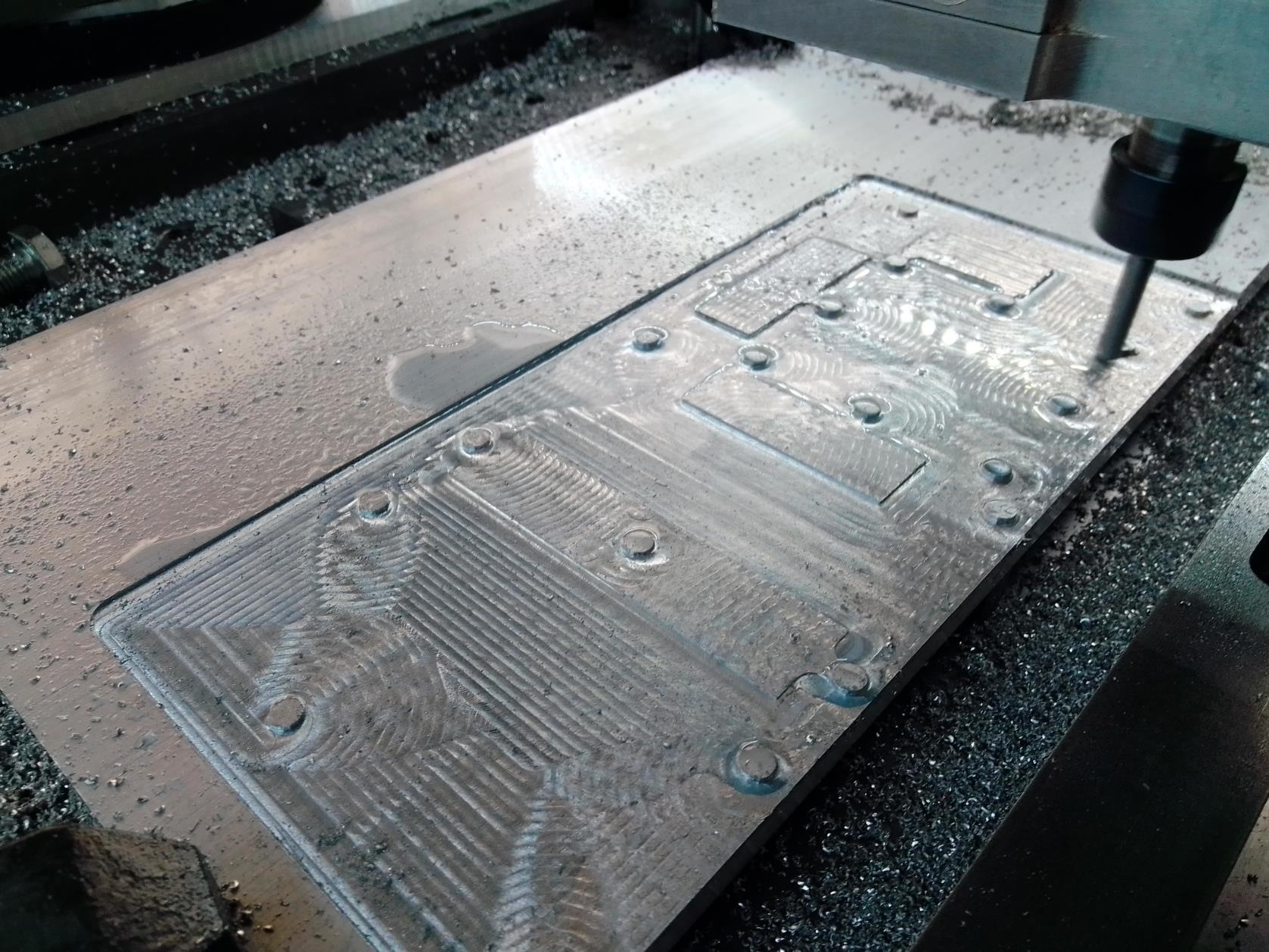

Deze scans gebruikt in solid works, om alle gaatjes en verhogingen op de goede plek te krijgen.
(Click op het plaatje)
(Click op het plaatje)
(Click op het plaatje)

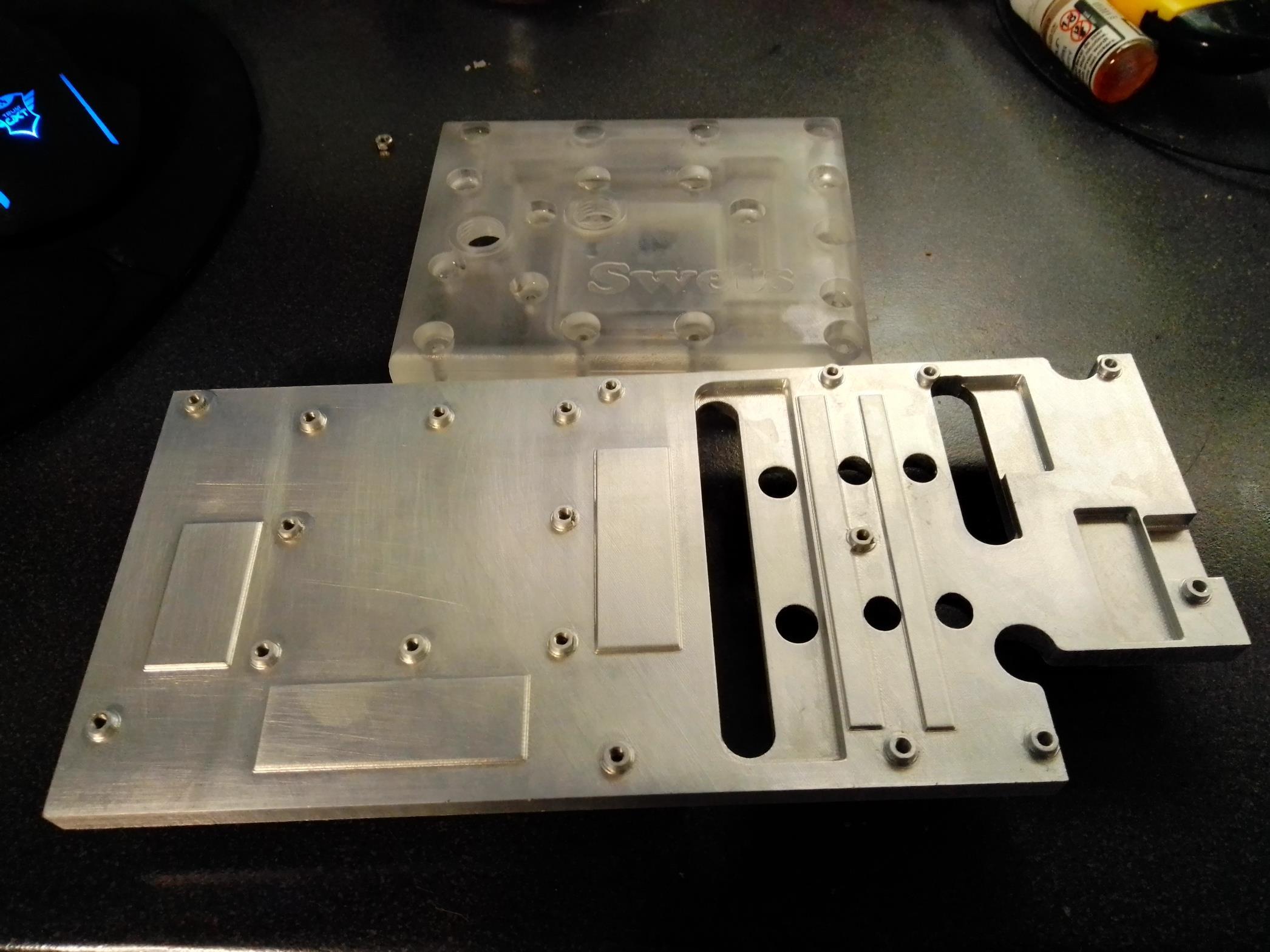

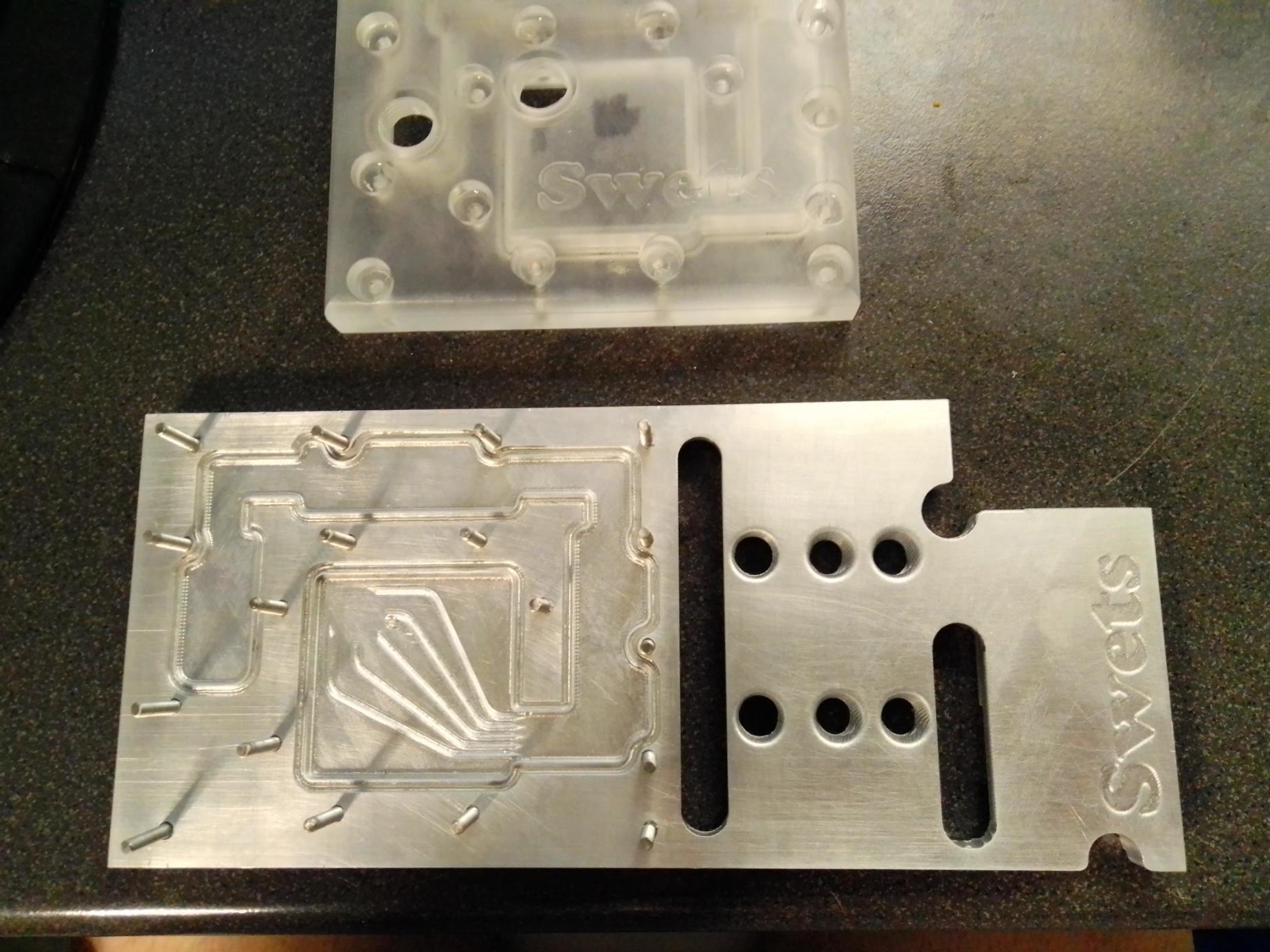

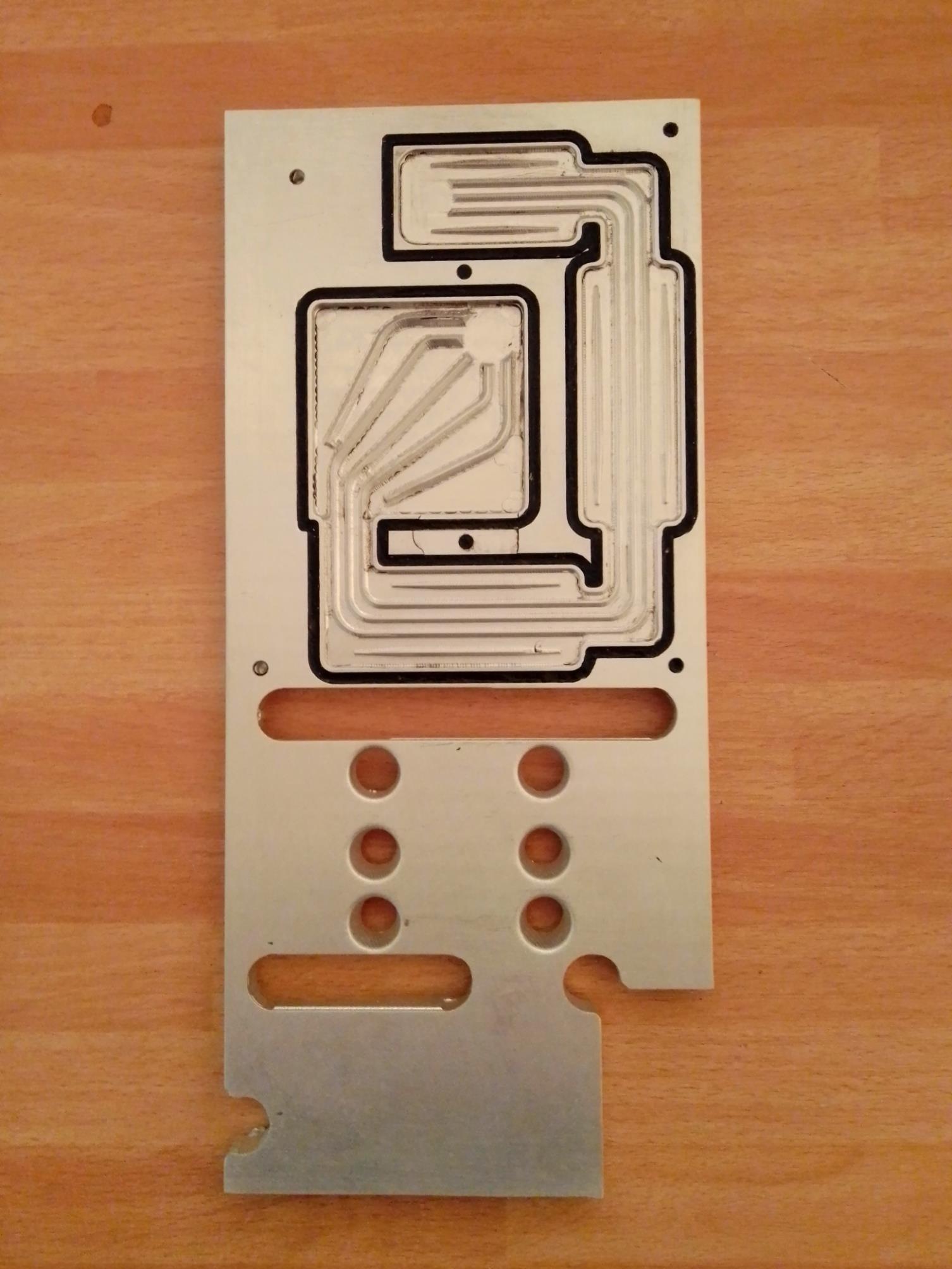

En laat ik dit maar even versie 1 noemen :-) , want ondanks dat alles goed ging, was het ontwerp niet goed. Niet genoeg boutjes..... :-(

(Click op het plaatje)

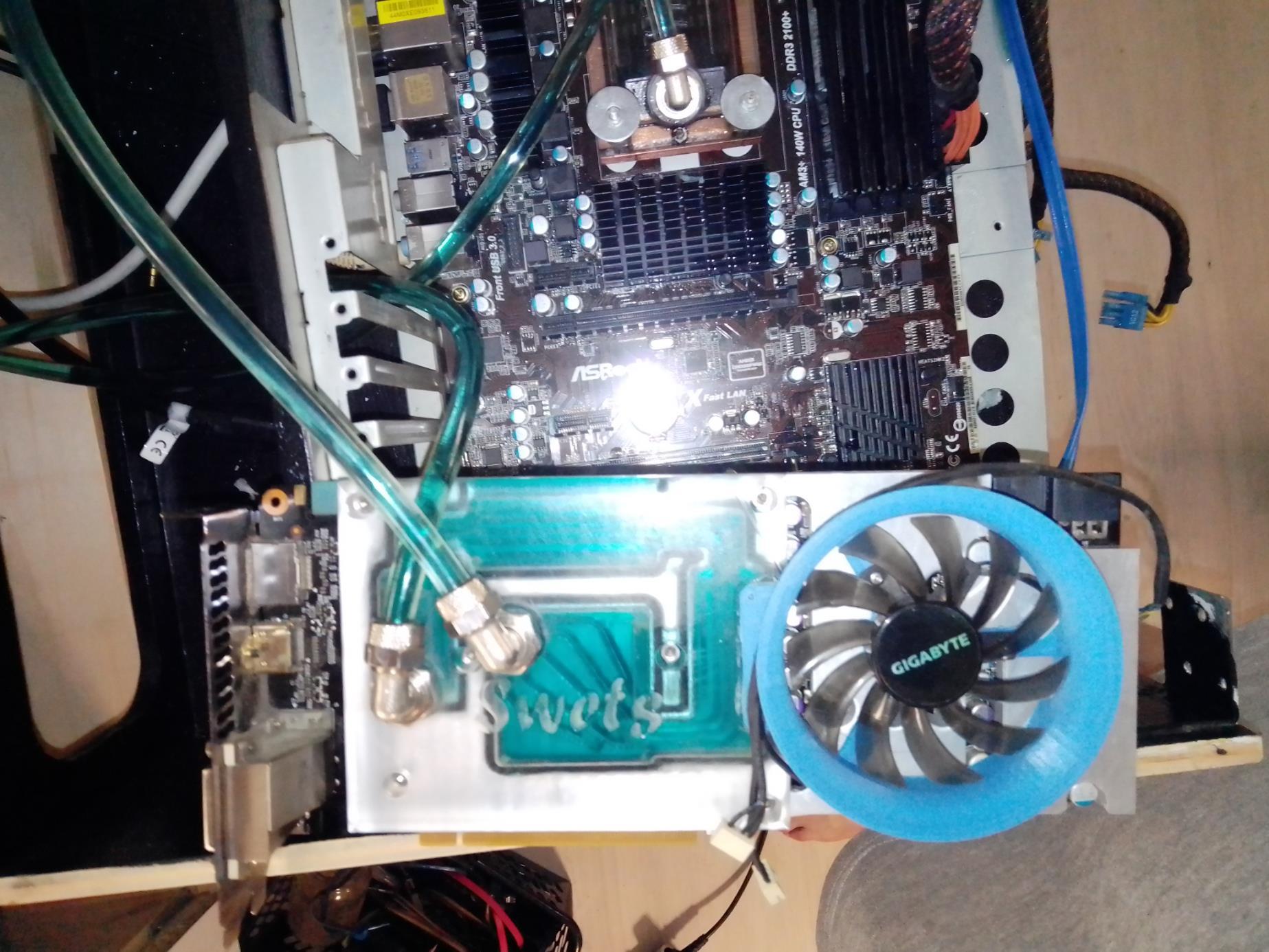

Hij lekte een klein beetje aan de bovenkant, en toen ik de boutjes iets vaster wilde draaien, draaide ik er eentje kapot natuurlijk.. en toen had ik nog meer lek..... :-(

---
(Click op het plaatje)
(Click op het plaatje)

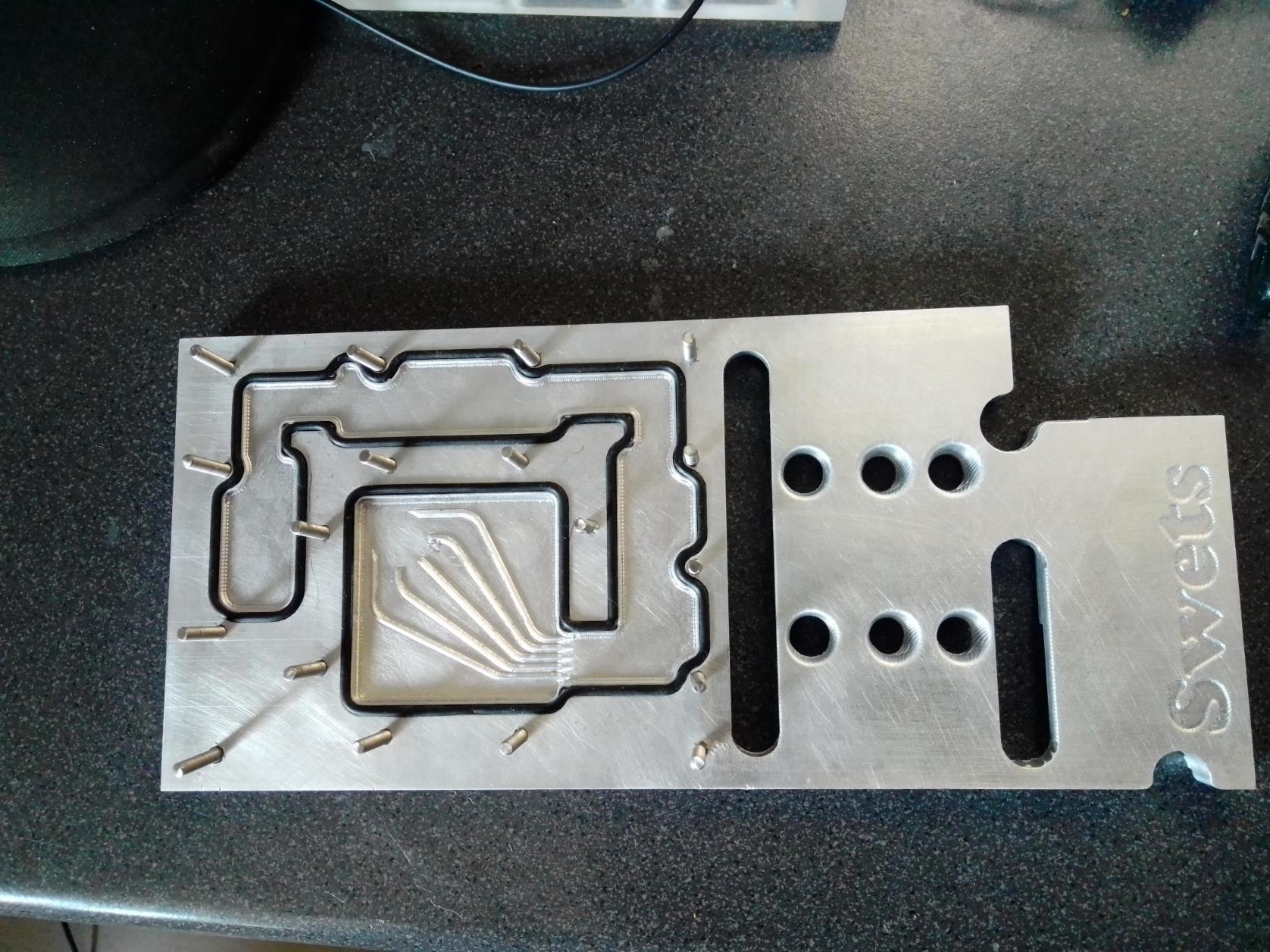

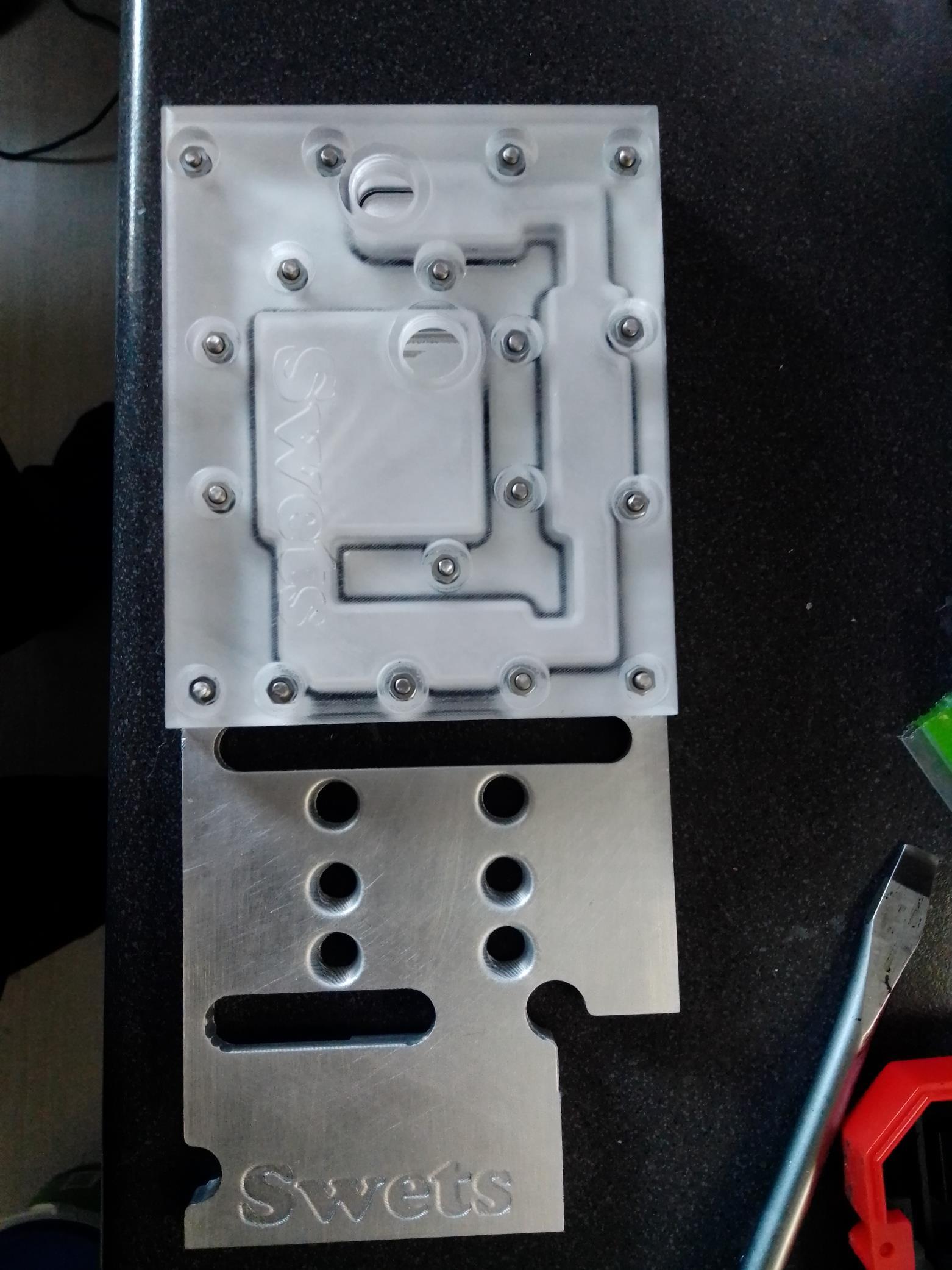

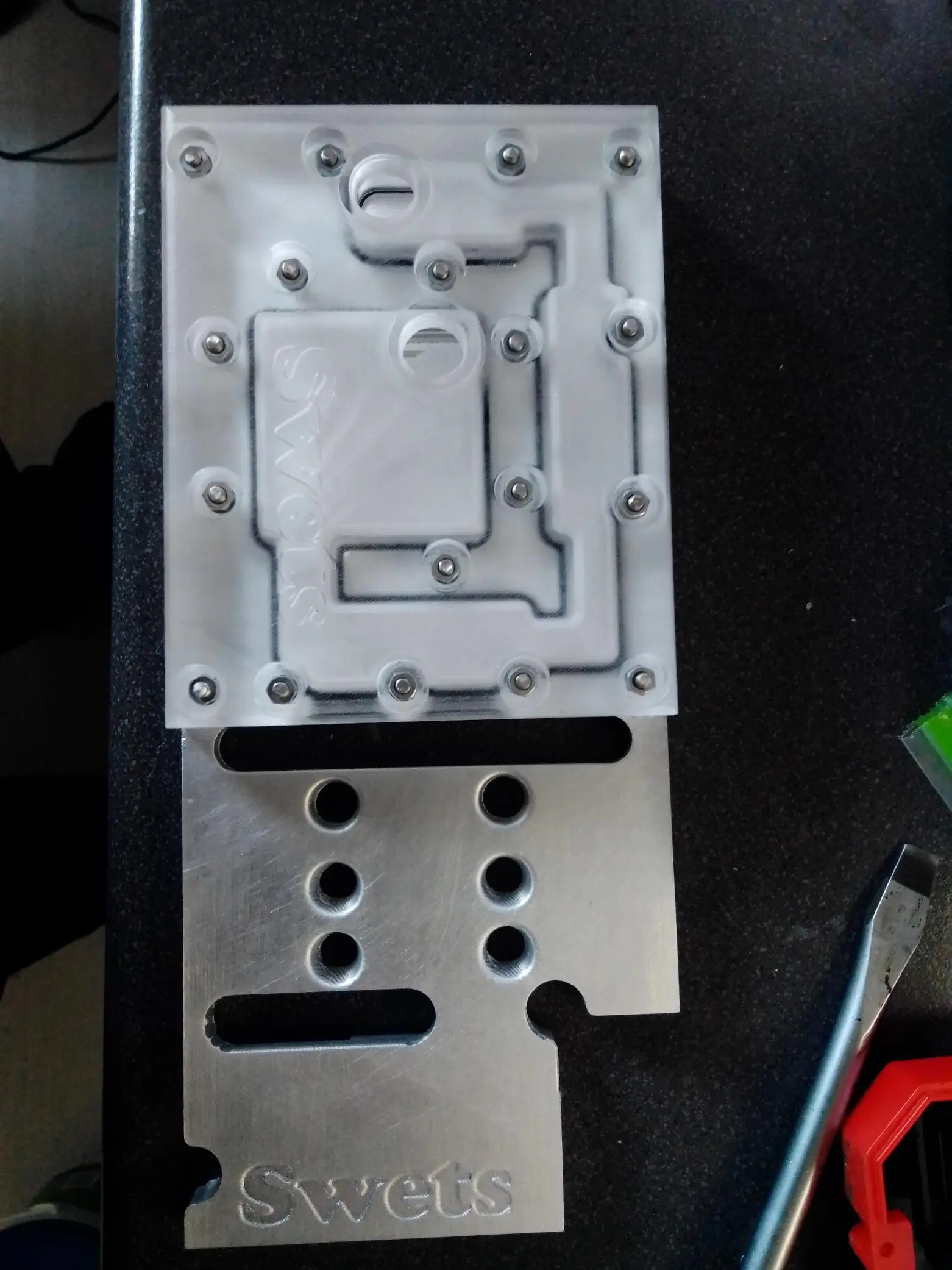

Versie 2:  Eigenlijk niet zo heel veel anders. Alleen (veel) mee boutjes... Ook heb ik er nu voor gekozen de draadeindjes te lijmen in het blok, en met moertjes te werken. Omdat ik denk dat ik dat minder snel kapot draait?

(Click op het plaatje)
(Click op het plaatje)


Dit voelt veel beter aan, Als ik nu zuig/blaas op de gaten, hoor ik ook niet meer lekken..... en ik bouw dan echt druk op...

Dus een tip voor iedereen.... liever een paar boutjes meer, dan lekkage :-)


---
