Toen ik het onderstaande filmpje op YouTube zag, dacht ik: zoiets ga ik ook eens proberen.

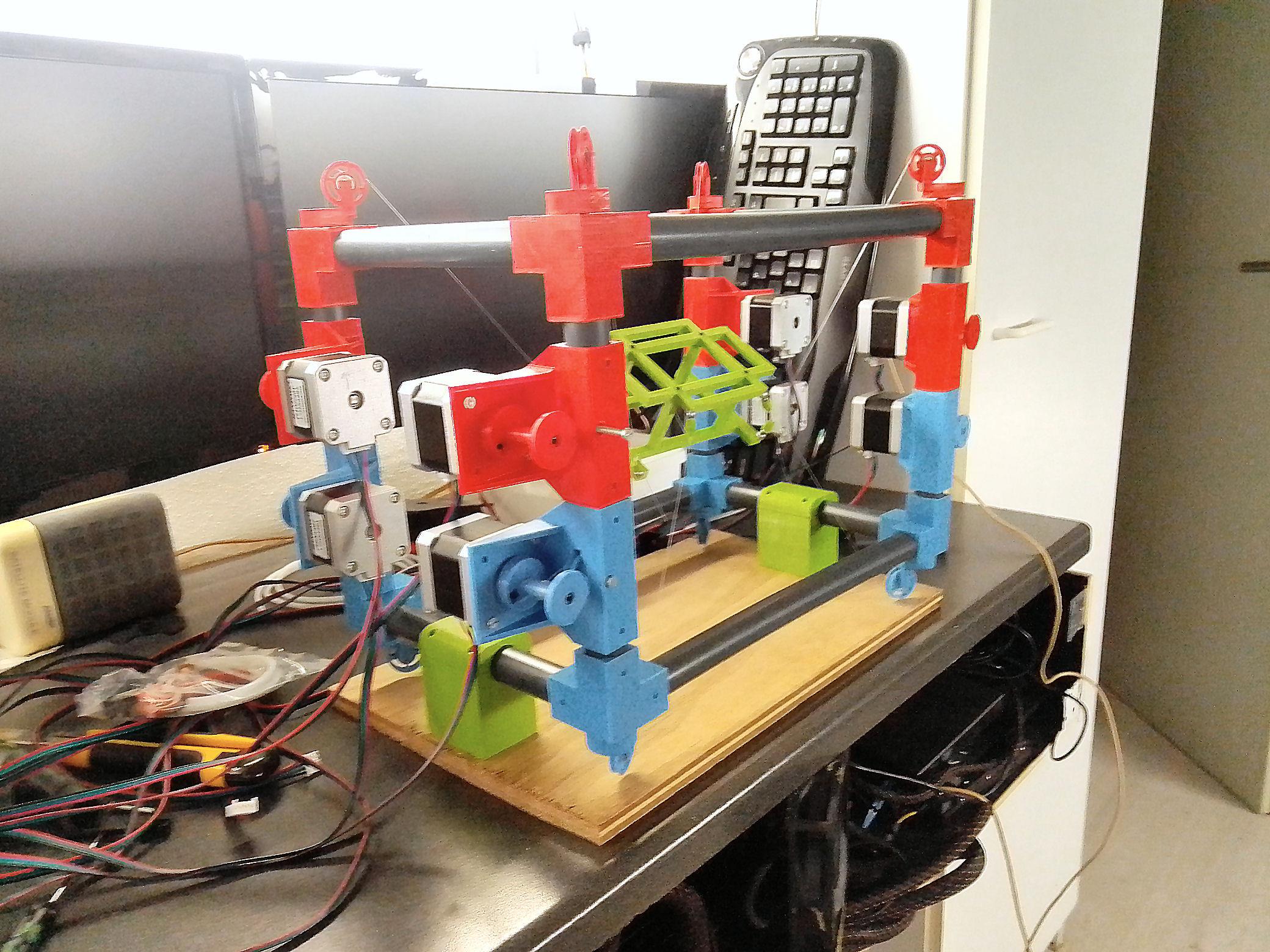

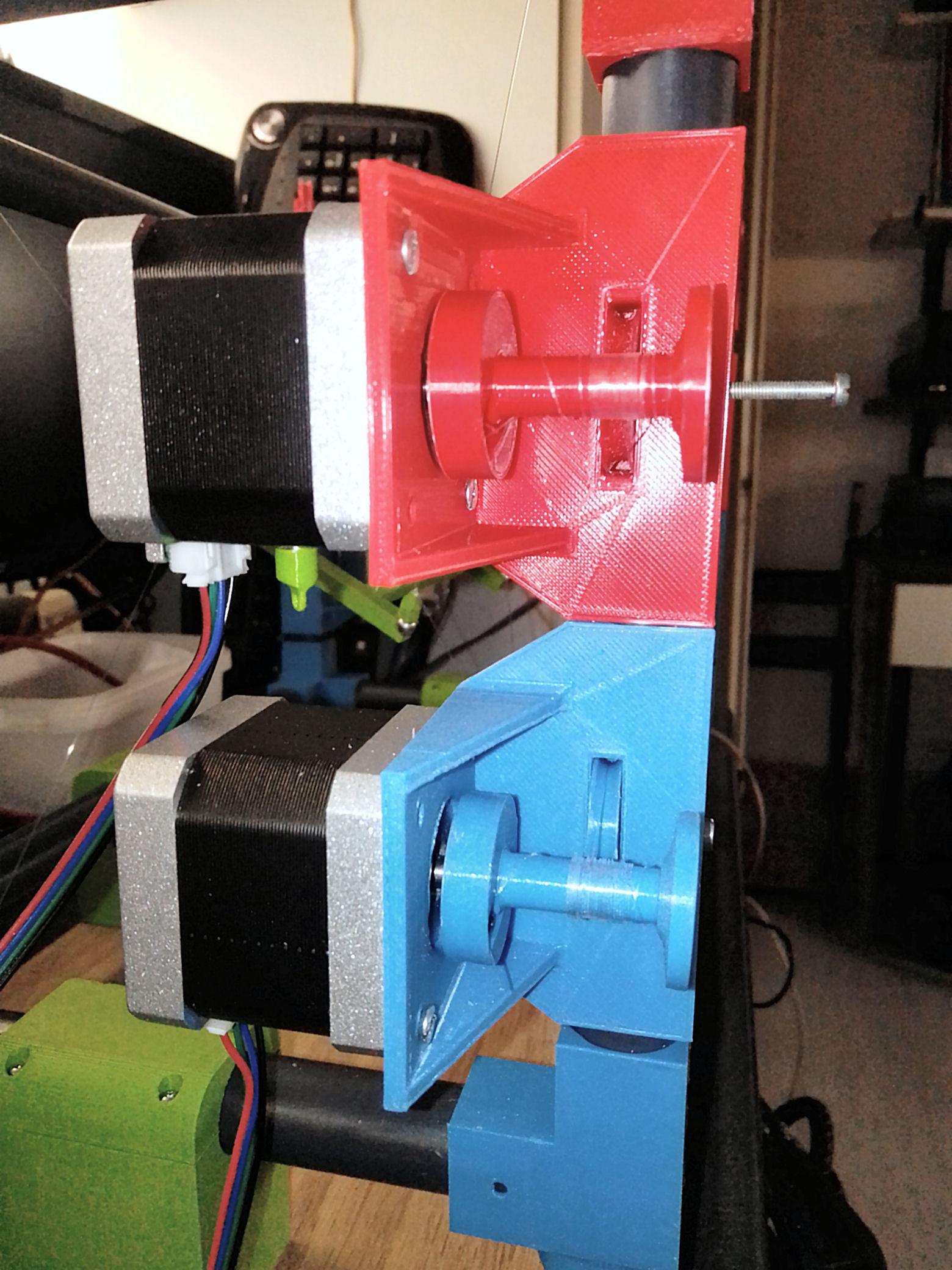

En omdat ik ook nog niet zo lang mijn 3D printers heb, vond ik het ook wel een leuk om te kijken hoe dat gaat. (vandaar ook al de vrolijke kleuren, we (vooral mijn vrouw) wilde ook zien hoe dat er na het printen uitzag :-) )
Exif_JPEG_420
(Click op het plaatje)
Exif_JPEG_420
(Click op het plaatje)
Exif_JPEG_420
(Click op het plaatje)
Exif_JPEG_420
(Click op het plaatje)

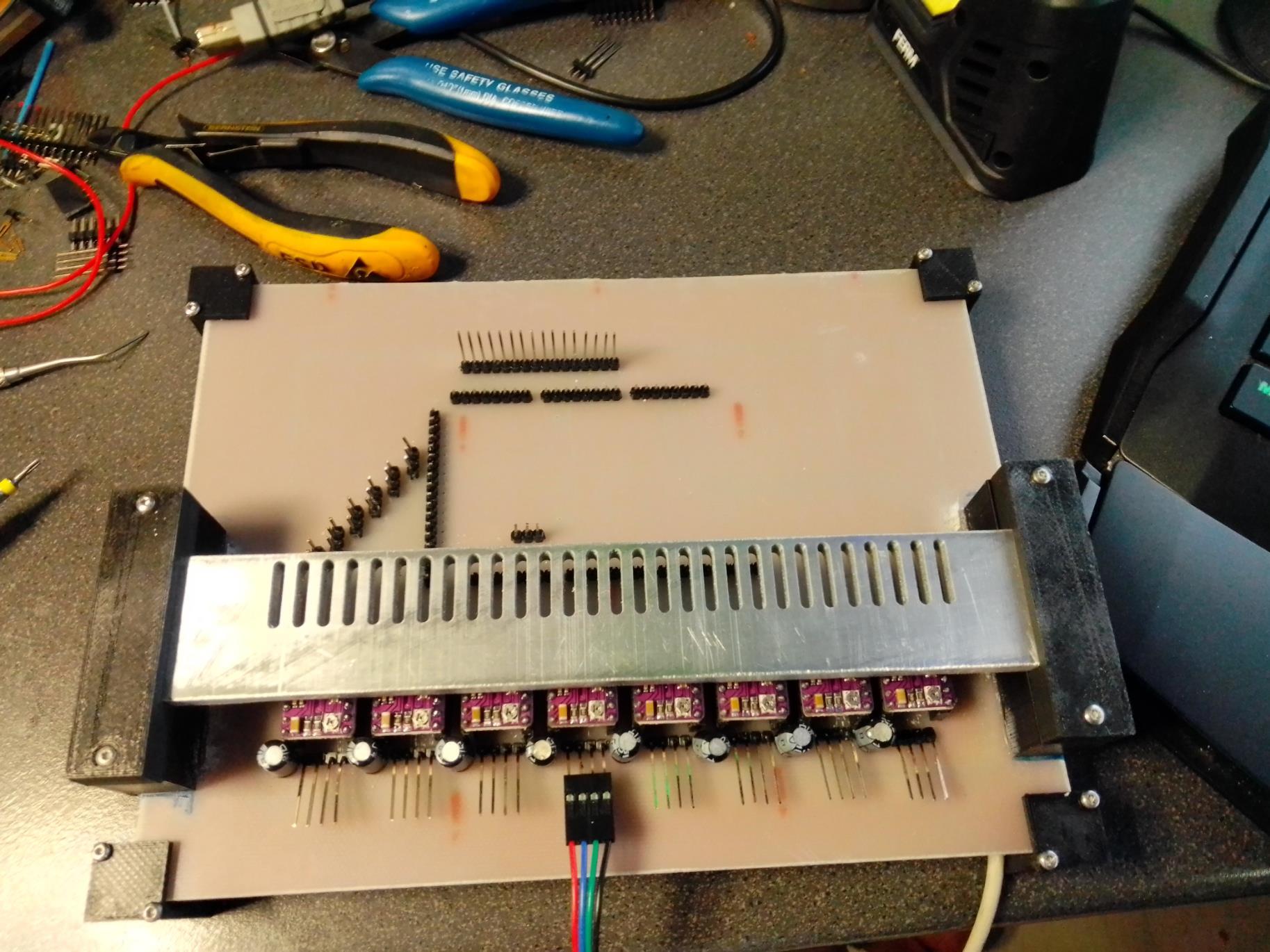

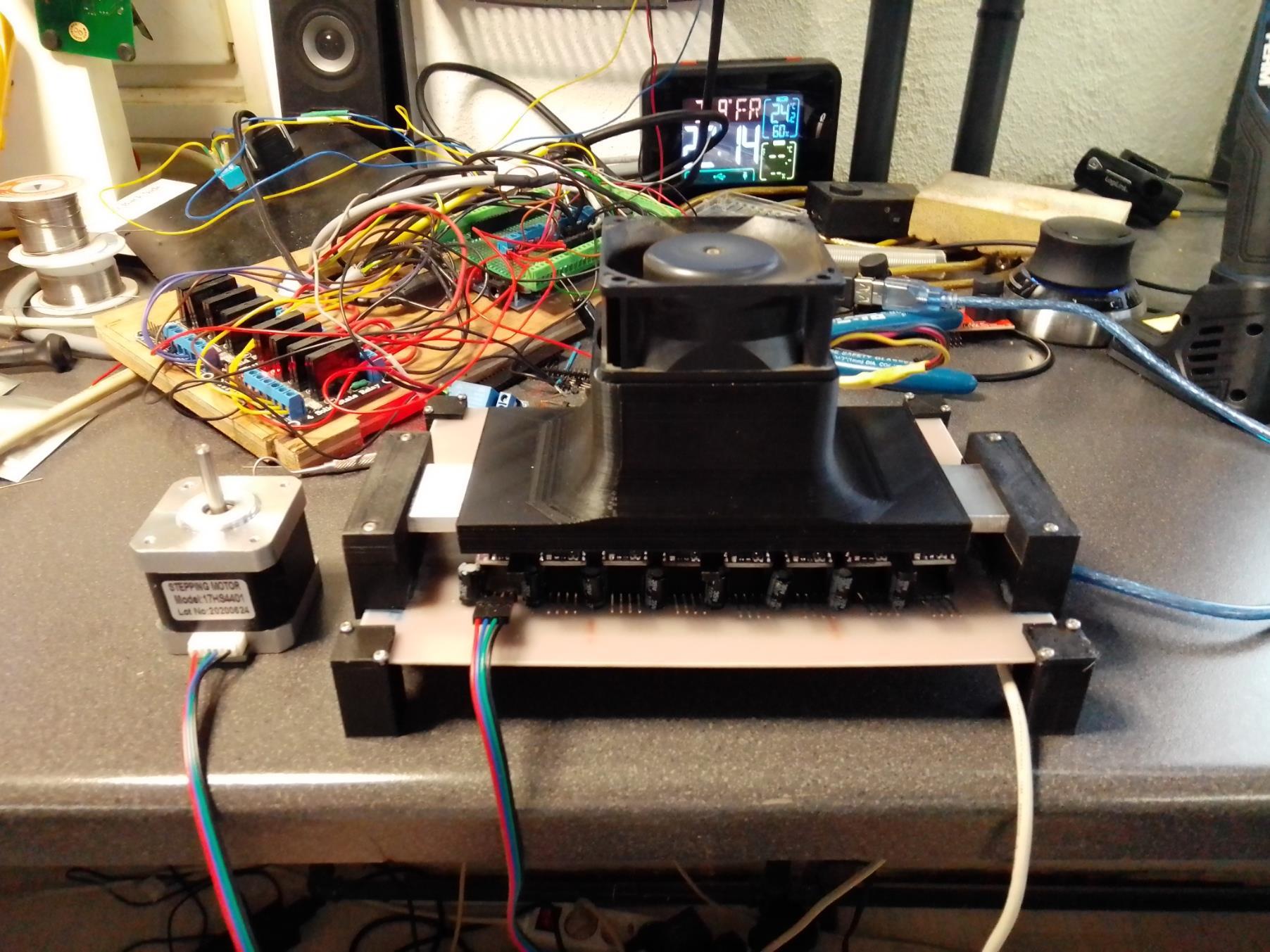

Normaal gebruik ik vaak printplaat met gaatjes, maar dacht zal nu eens een printplaat frezen. Ook omdat er 8 stepper-drivers aangestuurd moeten worden.

Schema, Printplaat gemaakt met DipTrace. Ik heb de Non-Profit Lite versie, en die is geheel gratis!!!

Verder heb ik gebruik gemaakt van FlatCAM om van de Gerber files vanuit Diptrace naar G-Code om te zetten. Ook dit programma is gratis.

En als laatste heb ik G-Code Ripper gebruikt voor het eerst meten, en dan frezen. En ook dat was gratis!
Exif_JPEG_420
(Click op het plaatje)
Exif_JPEG_420
(Click op het plaatje)


Programma: Is nog lang niet af, en is een beetje groot om hier neer te zetten, dus kan eventueel gedownload worden. (zolang ik er mee bezig ben, zal ik hem regelmatig updaten)
CREATOR: gd-jpeg v1.0 (using IJG JPEG v62), quality = 75

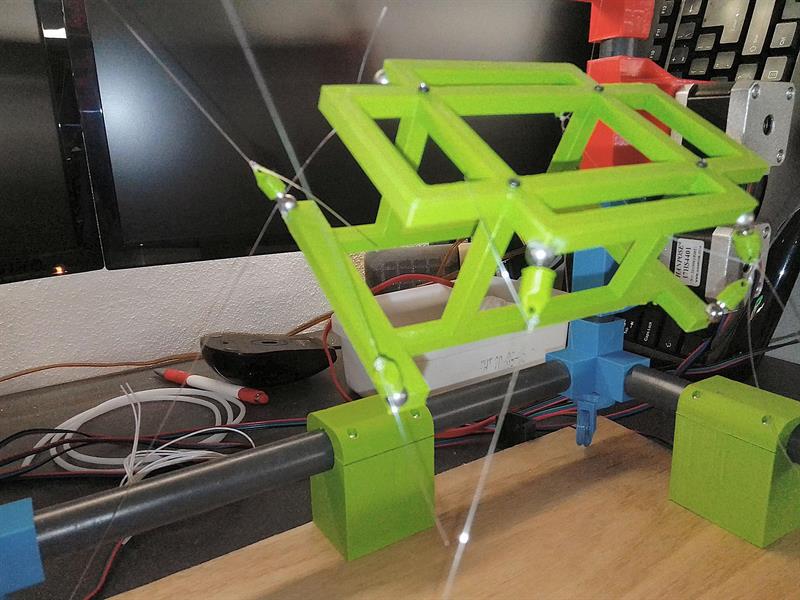

Het begint te bewegen. Het is niet echt makkelijk, om met 8 draadjes een object te bewegen.... :-)

---
